16 In 1 Agile CATV Analog Modulator
16 In 1 Agile CATV Analog Modulator

16 yn 1 Modulator Analog CATV Hyblyg

Mae'r AH 1916 AM yn siasi wedi'i osod ar rac 4 RU a all osod darnau 16 o fodwleiddwyr ystwyth amledd hidlo SAW o ansawdd uchel sy'n gorchuddio 860 MHz.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

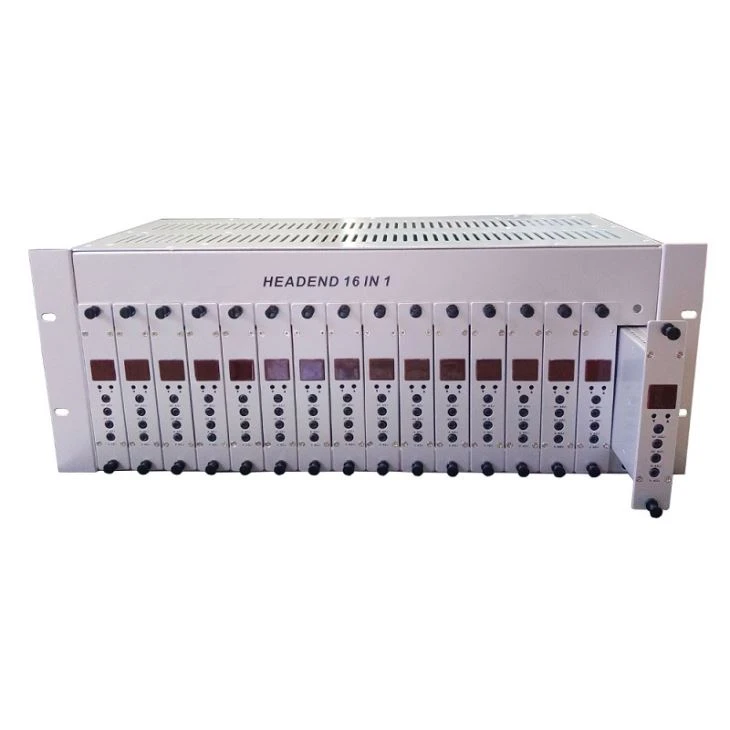

Mae'r AH 1916 AM yn siasi wedi'i osod ar rac 4 RU a all osod darnau 16 o fodwleiddwyr ystwyth amledd hidlo SAW o ansawdd uchel sy'n gorchuddio 860 MHz. Mae sŵn isel y tu allan i'r band yn gwneud hyn 16 yn 1 modulator analog ystwyth CATV yn ddelfrydol mewn headend sianel gyfagos.

CATV Analog Modulator

Nodweddion

1. Mae ystwythder amledd llawn yn caniatáu creu llinellau llinell sianel yn gyflym

2. Mae pob sianel o'r 16 hwn yn 1 modulator analog ystwyth CATV yn gwbl annibynnol. Mae cyfluniad y sianel yn hyblyg

Dau {gefnogwr oeri ar gyfer suddo gwres yn ymestyn oes gwasanaeth

4. Nid yw'r cof anwadal yn sicrhau bod rhaglennu sianel yn aros ar ôl colli pŵer

5. Mae arddangosfa LED dau ddigid yn darparu dull adnabod sianel cyflym

6. Ar gael mewn cyfluniadau NTSC neu PAL

Manylebau o16 Yn 1 Modulator Analog CATV Hyblyg

RF	Ystod Amledd	45 ~ 860 MHz
	Cysylltydd Allbwn	F Cysylltydd
	Lefel Allbwn	105 dBµV (Cyf.)
	Pwynt Prawf	-20 dB
	Porth Ynysu i'r Porthladd	≥ 35 dB
	Colled Dychwelyd	≥ 12 dB
	Ennill	+ 8 dB
CYFFREDINOL	Capasiti Modulator	16
	Ystod Foltedd Mewnbwn	110 V neu 220 V.
	Fan Oeri	2
	Defnydd	70 W (Wedi'i lwytho'n llawn)
	Dimensiwn	42 * 17 * 20 cm
	Pwysau Net	9 KG (Wedi'i lwytho'n llawn)
	Pwysau Llongau	3. 7 KG (Siasi yn Unig)
	Pwysau Llongau	10 KG (Wedi'i lwytho'n llawn)
	Maint Carton	53 * 30 * 24 cm
Cerdyn Modulator
RF	Amledd Allbwn	45 ~ 860 MHz unrhyw sianel
	Lefel Allbwn	103 dBµV (Cyf.)
	Cysylltydd Allbwn	F Cysylltydd
	Cymhareb A / V.	-11 ~ -18 dB (Cyf.)
	Sefydlogrwydd Amledd	± 10 KHz
	Lefel Mewnbwn Fideo	0.6-1. 5 Vp-p (87. 5% Modiwleiddio)
	Cysylltydd Mewnbwn Fideo	RCA Melyn
	Lefel Mewnbwn Sain	1 Vp-p (25 KHz Dev.)
	Cysylltydd Mewnbwn Sain	RCA Gwyn
CYFFREDINOL	foltedd	DC 5 V.

RHAGOFALON

RHAGOFALON	GOFYNION
Osgoi buildup gwres	Caniatáu gofod rac (1 '') rhwng cynnyrch headend wedi'i bweru yn yr offer
Sicrhau mynediad hawdd at weirio rac	Caniatáu o leiaf 18 modfedd y tu ôl i'r rac offer
Hwyluso gwasanaethu a chynnal a chadw	Caniatáu lleiafswm o 36 '' clirio o flaen y rac offer
Osgoi gwresogi uniongyrchol neu aerdymheru	Os na ellir ei osgoi, defnyddiwch blatiau deflector
Allfeydd ffynhonnell pŵer AC	Lleolwch offer ger digon o allfeydd i ddarparu pŵer ar gyfer offer prawf ac offer pŵer
Cefnogaeth rac	Sicrhewch fod rhai cynhalwyr rac yn ddigon anhyblyg i gynnal raciau
Gollyngiadau adeiladu	Gwyliwch rhag diferu dŵr ar offer o doeau sy'n gollwng, mynedfeydd to tonnau tonnau, ac anweddau pibellau dŵr oer
