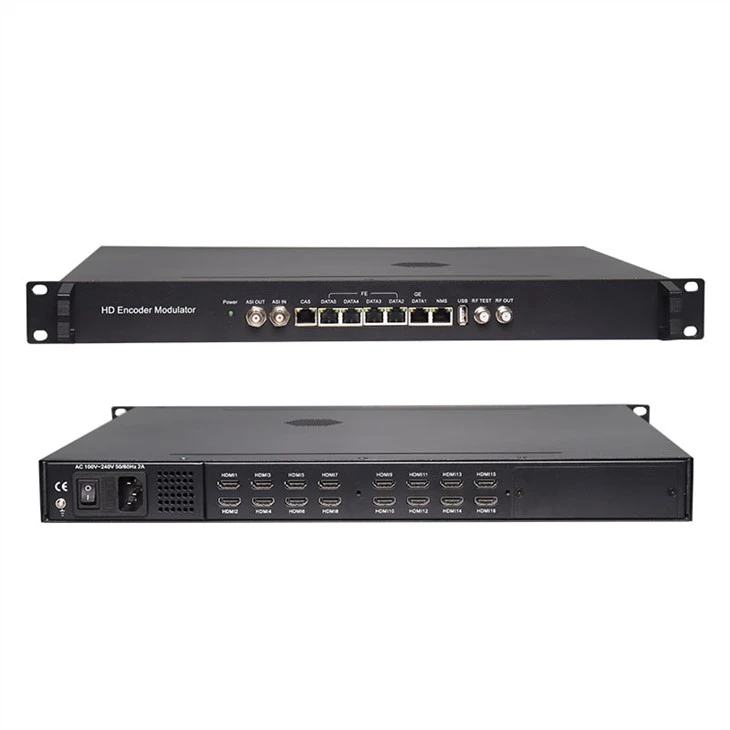

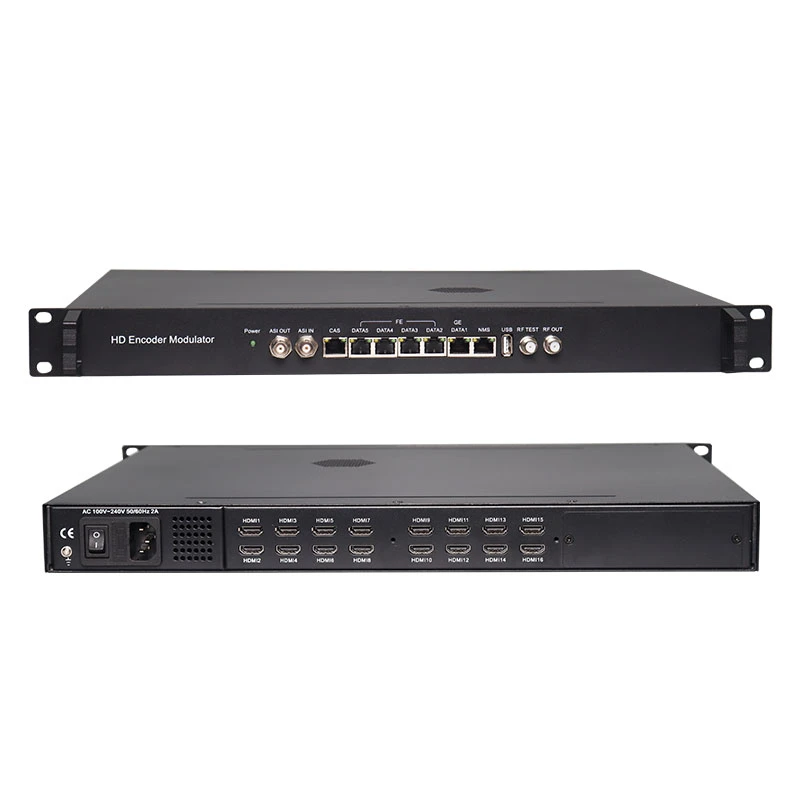

Modulator Encoder HDMI

Mae modulator Encoder teledu digidol SFT3536S yn cefnogi mewnbynnau 8/16/24 HDMI

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Disgrifiad o'r Cynnyrch

Mae SFT3536S (modulator amgodiwr teledu digidol) yn ddyfais integreiddio uchel broffesiynol sy'n cynnwys amgodio, amlblecsio a modiwleiddio. Mae'n cefnogi mewnbynnau HDMI 8/16/24, 1 mewnbwn ASI, 1 mewnbwn talwr USB a 128 mewnbwn IP trwy'r porthladd GE.

Nodweddion

Mewnbynnau 8/16/24 HDMI, MPEG-4 AVC / H.264 Videoencoding
1 forre-mux mewnbwn ASI
1 Chwaraewr USB (Mewnosodwch y gyriant USB Flash gyda“ xxx.ts” fideos yn SFT3536S ac ail-chwarae'r cynnwys mewn ffordd hawdd; system ffeiliau FAT 32.)
128 porthladd IPinputoverUDPand RTPviaGE
Eachcarrieroutchannelprocess mwyafswm32IPfromtheGEport (CDU& RTPprotocol)
MPEG1LayerII, LC-AACand HE-AACAudioencoding, addasiad AC3PassThroughandaudiogain
Cefnogi 12 grŵp amlblecsio / DVB-Cmodulating
Cefnogi 8 grŵp amlblecsio / DVB-T / ATSCmodulating --- Dewisol
Cefnogi 6 (neu 16) grŵp amlblecsio / ISDB-Tmodulating --- Dewisol
Cefnogwch 1 ASI allan fel drych un o beiriannau allbwn RF --- Dewisol
Cefnogi allbwn IP 12 MPTS dros y CDU, RTP / RTSP– DVB-C RFout
Cefnogi allbwn IP 8 MPTS dros y CDU, RTP / RTSP-- DVB-T / ATSC RFout
Cefnogi allbwn IP 6 (neu 16) MPTS dros y CDU, RTP / RTSP-- ISDB-T RFout
SupportLOGO, Captionand QRcodeinsertion(LanguageSupported: 中文, Saesneg, يةعربال, ไทย ,, русский, اردو, formorelanguagespleaseconsult us…)
Cefnogi ail-fapio PID / addasu PCR cywir / golygu a nodi PSI / SI
Rheolaeth trwy reoli gwe, a diweddariadau hawdd viaweb

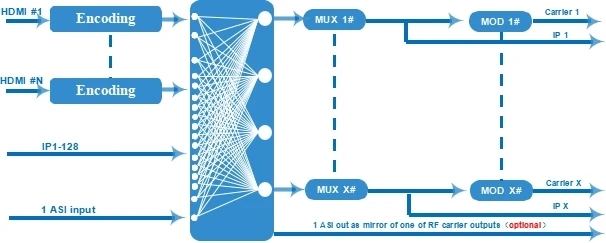

Siart Egwyddor

Manylebau

Mewnbwn	8/16/24 Mewnbynnau HDMI ar gyfer opsiwn 1 ASI i mewn ar gyfer ail-mux 1 mewnbwn USB Player ar gyfer ail-mux Mewnbwn 128 IP dros y CDU a'r CTRh, porthladd GE, RJ45— DVB-C RF allan Mewnbwn 128 IP dros y CDU a'r CTRh, porthladd GE, RJ45— DVB-T / ATSC RF allan 128 mewnbwn IP dros y CDU a'r CTRh, porthladd GE, RJ45— ISDBT RF allan
Fideo	Penderfyniad	Mewnbwn	1920&gwaith; 1080_60P, 1920&gwaith; 1080_60i, 1920&gwaith; 1080_50P, 1920&gwaith; 1080_50i, 1280&gwaith; 720_60P, 1280&gwaith; 720_50P, 720&gwaith; 576_50i, 720&gwaith; 480_60i,
		Allbwn	1920&gwaith; 1080_30P, 1920&gwaith; 1080_25P, 1280&gwaith; 720_30P, 1280&gwaith; 720_25P, 720&gwaith; 576_25P, 720&gwaith; 480_30P,
	Amgodio	MPEG-4 AVC / H.264
	Cyfradd didau	1Mbps ~ 13Mbps bob sianel
	Rheoli Ardrethi	CBR / VBR
	Strwythur GOP	IP… P (addasiad P Frame, heb B Frame)
Sain	Amgodio	Haen 2 MPEG-1, LC-AAC, HE-AAC ac AC3 Pasio trwodd
	Cyfradd samplu	48KHz
	Penderfyniad	24-did
	Ennill Sain	0-255 Addasadwy
	Haen MPEG-1 2 Cyfradd didau	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Cyfradd didau LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Cyfradd didau HE-AAC	48/56/64/80/96/112/128 kbps
Amlblecsio	Uchafswm PID Ail-lunio	255 mewnbwn fesul sianel
	Swyddogaeth	Ail-fapio PID (yn awtomatig neu â llaw)
		Addasu PCR cywir
		Cynhyrchu tabl PSI / SI yn awtomatig
Modiwleiddio	DVB-C	Sianel QAM	Allbwn 12 cludwr nad yw'n gyfagos (mwyafswm lled band 192MHz)
		Safon	EN300 429 / ITU-T J.83A / B.
		MER	& ge; 40db
		Amledd RF	50 ~ 960MHz, cam 1KHz
		Lefel allbwn RF	-20 ~ +3dbm, cam 0.1db
		Cyfradd Symbol	5.0Msps ~ 7.0Msps, 1ksps yn camu
			J.83A	J.83B
		Cytser	16/32/64/128 / 256QA M	64/256 QAM
		Lled band	8M	6M
	DVB-T	Safon	EN300744
		Modd FFT	2K,4K, 8K

		Lled band		6M, 7M, 8M
		Cytser		QPSK, 16QAM, 64QAM
		Cyfnod y Gwarchodlu		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 42 dB
		Amledd RF		50 ~ 960MHz, cam 1KHz
		RF allan		Allbwn 8 cludwr nad yw'n gyfagos (mwyafswm lled band 192MHz)
		Lefel allbwn RF		-20 ~ +3dBm, cam 0.1db
	ATSC	Safon		ATSC A / 53
		Lled band		6M
		Cytser		8VSB
		FEC		RS (208 188) + Trellis
		MER		& ge; 40dB
		ACL		-55 dBc
		Amledd RF		50 ~ 960MHz, cam 1KHz
		RF allan		Allbwn 8 cludwr nad yw'n gyfagos (mwyafswm lled band 192MHz)
		Lefel allbwn RF		-20 ~ +3dbm (ar gyfer pob cludwr), camu 0.5db
	ISDB-T	Safon		ARIB STD-B31
		Lled band		6M
		Cytser		QPSK, 16QAM, 64QAM
		Cyfnod y Gwarchodlu		1/32, 1/16, 1/8, 1/4
		Trosglwyddiad Modd		2K, 4K, 8K
		Cyfradd cod		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 40dB
		Amledd RF		50 ~ 960MHz, cam 1KHz
		RF allan		Allbwn cludwyr 6 (neu 16) nad ydynt yn gyfagos (lled band uchaf 192MHz)
		Lefel allbwn RF		-20dBm ~ +3dBm, 0.1dB yn camu
Allbwn nant	1 allbwn ASI fel drych un o gludwyr allbwn RF (Dewisol) Allbwn 12 MPTS dros y CDU a RTP / RTSP fel drych o 12 o gludwyr DVB-C, Allbwn 8 MPTS dros y CDU a RTP / RTSP fel drych o 8 cludwr DVB-T / ATSC (Dewisol) 6 allbwn MPTS dros y CDU a RTP / RTSP fel drych o 6 chludwr ISDB-T (Dewisol) Allbwn 16 MPTS dros y CDU a RTP / RTSP fel drych o 16 o gludwyr ISDB-T (Dewisol) Rhyngwyneb Ethernet Base-T 1 * 1000M, porthladd GE
Swyddogaeth system	Rheoli rhwydwaith (WEB)
	Iaith Tsieineaidd a Saesneg
	Uwchraddio meddalwedd Ethernet
Amrywiol	Dimensiwn (W&gwaith; amseroedd L &; H)		482mm&gwaith; 328mm&gwaith; 44mm
	Amgylchedd		0 ~ 45 ℃ (gwaith) ； - 20 ~ 80 ℃ （Storio）
	Gofynion pŵer		AC 110V± 10%, 50 / 60Hz, AC 220± 10%, 50 / 60Hz
