IP i Modulator T ISDB

Dyma ein dyfais modiwleiddio Mux ddiweddaraf. Gyda 6 sianel amlblecsio a 6 sianel fodiwleiddio (ISDB-Tb), mae'n cefnogi'r mewnbwn IP 192 mwyaf trwy'r porthladdoedd GE a 6 chludwr nad ydynt yn gyfagos (50MHz ~ 960MHz) trwy'r rhyngwyneb allbwn RF.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

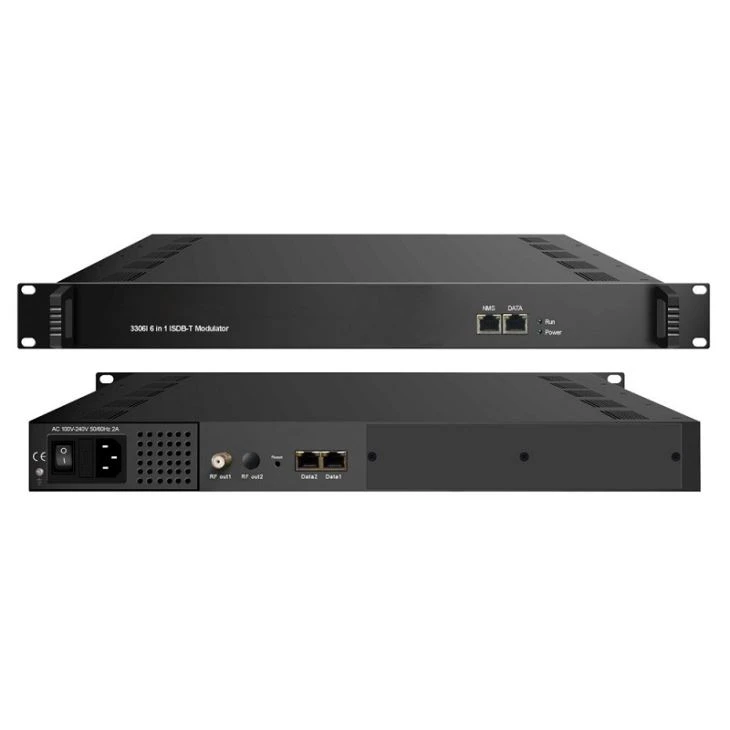

SFT3306I IP i fodulator ISDB T yw ein dyfais modiwleiddio Mux ddiweddaraf. Gyda 6 sianel amlblecsio a 6 sianel fodiwleiddio (ISDB-Tb), mae'n cefnogi'r mewnbwn IP 192 mwyaf trwy'r porthladdoedd GE a 6 chludwr nad ydynt yn gyfagos (50MHz ~ 960MHz) trwy'r rhyngwyneb allbwn RF. Mae'r modulator IP i ISDB T hwn yn addasadwy iawn i system ddarlledu DTV sydd newydd ei genhedlaeth.

Nodweddiadol

2 fewnbwn GE, Data 1 a Data 2

Yn cefnogi hyd at 192 o fewnbwn IP dros y CDU / CTRh, unicast a multicast, IGMP v2 \ v3

Uchafswm 840Mbps ar gyfer pob mewnbwn GE

Yn cefnogi addasu PCR cywir

Yn cefnogi hidlo, ail-fapio a golygu PSI / SI CA PID

Yn cefnogi hyd at 180 o ail-fapio PIDS fesul sianel

Cefnogi 6 TS amlblecs dros allbwn CDU / RTP / RTSP

Allbwn 6 chludwr nad yw'n gyfagos, yn cydymffurfio ag ISDB-Tb (ARIB STD-B31)

Cefnogi rheolaeth Rhwydwaith ar y we

Manylebau

Mewnbwn	Mewnbwn IP 32 × 6, Porth Ethernet 1000M
Protocol Trafnidiaeth	TS dros y CDU / CTRh, unicast a multicast, IGMP V2 / V3
Cyfradd Trosglwyddo	Uchafswm 840Mbps ar gyfer pob mewnbwn GE
Mux	Sianel Mewnbwn	192
	Sianel Allbwn	6
	Max PIDs	180 y sianel
	Swyddogaethau	Ail-fapio PID (dewisol awto / â llaw)
		PCR yn addasu'n gywir
		Tabl PSI / SI yn cynhyrchu'n awtomatig
Modiwleiddio Paramedrau	Safon	ARIB STD-B31
	Lled band	6M
	Cytser	QPSK, 16QAM, 64QAM
	Cyfnod y Gwarchodlu	1/32, 1/16, 1/8, 1/4
	Modd Trosglwyddo	2K, 4K, 8K
	Cyfradd cod	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥40dB
	Amledd RF	50 ~ 960MHz, cam 1KHz
	Lefel allbwn RF	-20dBm ~ + 10dBm (87 ~ 117dbµV), camu 0.1dB
Allbwn RF	Rhyngwyneb	1 F porthladd allbwn wedi'i deipio ar gyfer 6 chludwr, rhwystriant 75Ω
Allbwn RF	ACLR	-50 dBc
Allbwn TS	6 allbwn IP dros CDU / RTP / RTSP, unicast / multicast, Porthladdoedd Ethernet 1000M
System	Meddalwedd rheoli rhwydwaith (NMS) yn cefnogi
Cyffredinol	Dimensiwn	420mm × 440mm × 44.5mm (WxLxH)
	Pwysau	3kg
	Tymheredd	0 ~ 45 ℃ (gweithrediad), -20 ~ 80 ℃ (storio)
	Cyflenwad Pwer	AC 100V ± 10%, 50 / 60Hz neu AC 220V ± 10%, 50 / 60Hz
	Defnydd	15.4W
