Datrys Problemau Cyffredin o Dderbynyddion Optegol
Gellir rhannu methiannau'r derbynnydd optegol yn fras yn dri chategori: un yw methiant y cyflenwad pŵer, a'r llall yw methiant y llwybr cebl optegol, a'r trydydd yw methiant yr offer optegol. Mae'r tair rhan hyn yn gysylltiedig â'i gilydd yn y system drawsyrru optegol gyfan. Ni waeth pa ran sy'n methu, bydd yn achosi i'r orsaf optegol gael unrhyw signal, neu weithiau dim signal, ac mae'r signal yn isel iawn. Mae'r canlynol yn ddadansoddiad ac yn trin rhai diffygion cyffredin;
Nam 1: Mae defnyddwyr o dan yr orsaf optegol weithiau'n adrodd am signalau nad ydynt weithiau'n bodoli.
Dadansoddi a phrosesu; yn gyntaf, gwiriwch y sefyllfa cyflenwad pŵer, gwiriwch y pwynt cyflenwad pŵer 220V i'r cyflenwad pŵer 60V, a'r cyflenwad pŵer i'r derbynnydd optegol. Rhaid gwirio'r holl gysylltwyr yn yr adran hon o'r llinell yn ofalus. Pan fydd gan gysylltydd ychydig o gyswllt gwael, gall ddigwydd Mae tanio yn cynhyrchu haen ocsigen, yn cynyddu'r ymwrthedd cyswllt, ac yna'n achosi i'r derbynnydd optegol weithio'n ysbeidiol. Ar yr adeg hon, hyd yn oed os yw'r signal yn gweithio, mae'r ansawdd yn wael iawn. Yn ail, gwiriwch sylfaen yr orsaf optegol. Os nad oes sylfaen neu os yw'r sylfaen yn wael, neu os yw'n rhy agos at y wifren agored, ar ôl cyfnod hir o gronni, bydd trydan statig cryf hefyd yn cronni ar y llinyn dur, a fydd hefyd yn achosi methiant signal yn yr orsaf optegol. Yn awr ac yn y man.
Nam 2: Mae cyflenwad pŵer yr orsaf optegol yn normal, ond mae'r signal allbwn yn isel iawn neu nid oes signal.
Dadansoddi a phrosesu; wrth ddod ar draws y sefyllfa hon, gofynnwch yn gyntaf am amodau signal gorsafoedd optegol eraill a gludir gan y trosglwyddydd optegol pen blaen. Os yw signal gorsafoedd optegol eraill hefyd yn isel iawn neu os nad oes signal, yna gwiriwch y trosglwyddydd yn yr ystafell gyfrifiaduron a statws gweithio'r offer pen blaen, os yw'r offer pen blaen yn normal, mae angen archwilio llwybr y cebl optegol o bwynt cangen yr orsaf optegol i'r pen blaen i weld a yw'n cael ei niweidio gan y tu allan. Os yw'r amgylchedd llwybro cebl optegol yn gymhleth iawn, neu os gosodir y biblinell dan y ddaear, ni ellir ei archwilio'n weledol, ac mae angen defnyddio offer profi i farnu. Er enghraifft; defnyddio swyddogaeth canfod torbwynt OTDR i ddod o hyd i leoliad gwirioneddol y torbwynt a datrys problemau.
Nam 3, mae gan yr orsaf optegol allbwn, ond mae'r signal yn isel.
Dadansoddi a phrosesu; canfod o'r pen blaen i'r orsaf optegol, yn ôl y graff ar ôl canfod OTDR, darganfyddwch sefyllfa wirioneddol y cebl optegol gyda gwanhad mawr ar y graff, a gwiriwch a oes diamedr cylch y cebl optegol cyfagos a achosir gan y llinell cael eich taro neu fachu mynd yn llai, ac mae hyd yn oed y cebl ffibr optig wedi cael ei droelli. Yn gyffredinol, dim ond adfer y cebl optegol i'w gyflwr gwreiddiol y mae angen i'r methiant hwn ei wneud, a gall y signal ddychwelyd i normal.
Nam 4, nid oes gan y derbynnydd optegol unrhyw allbwn RF.

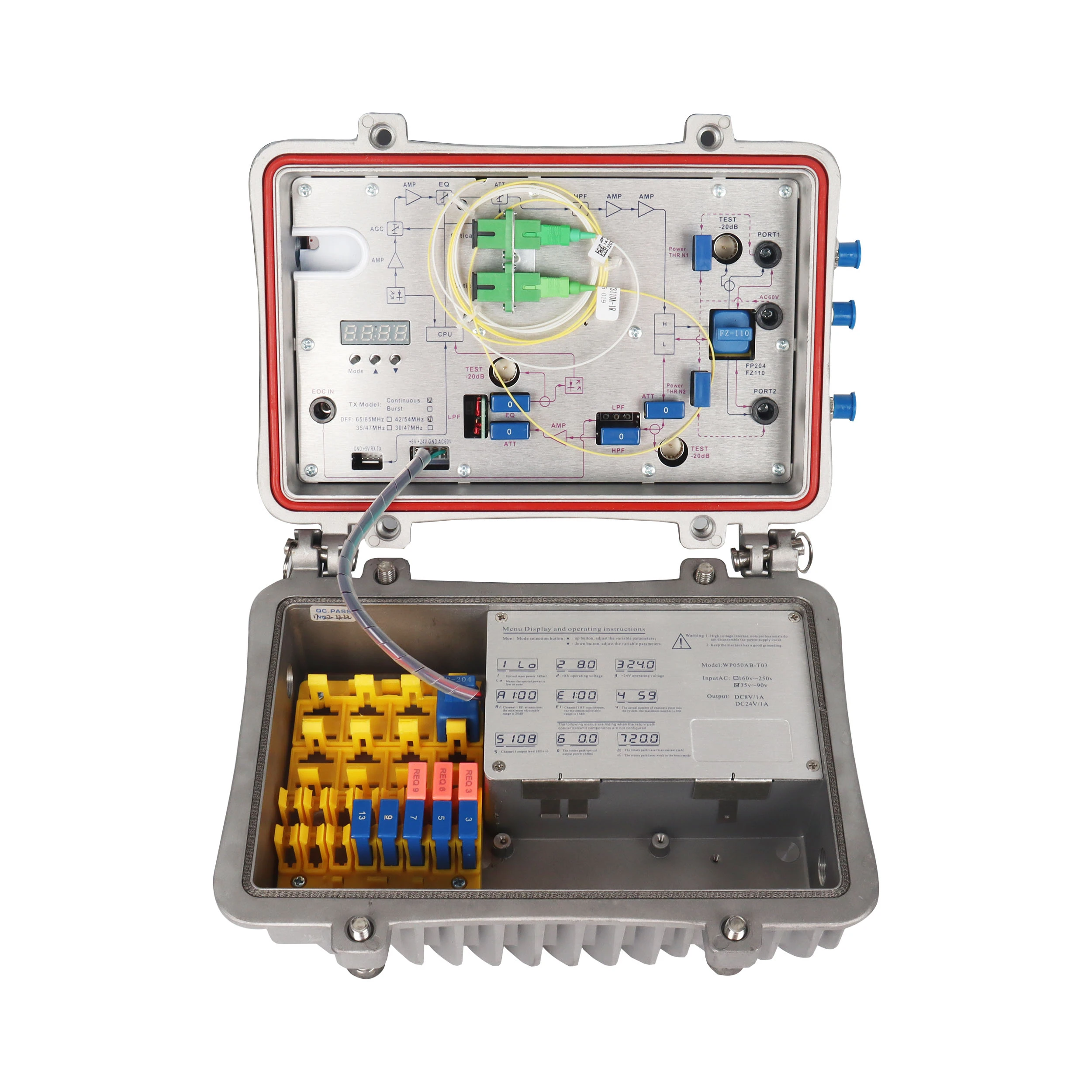

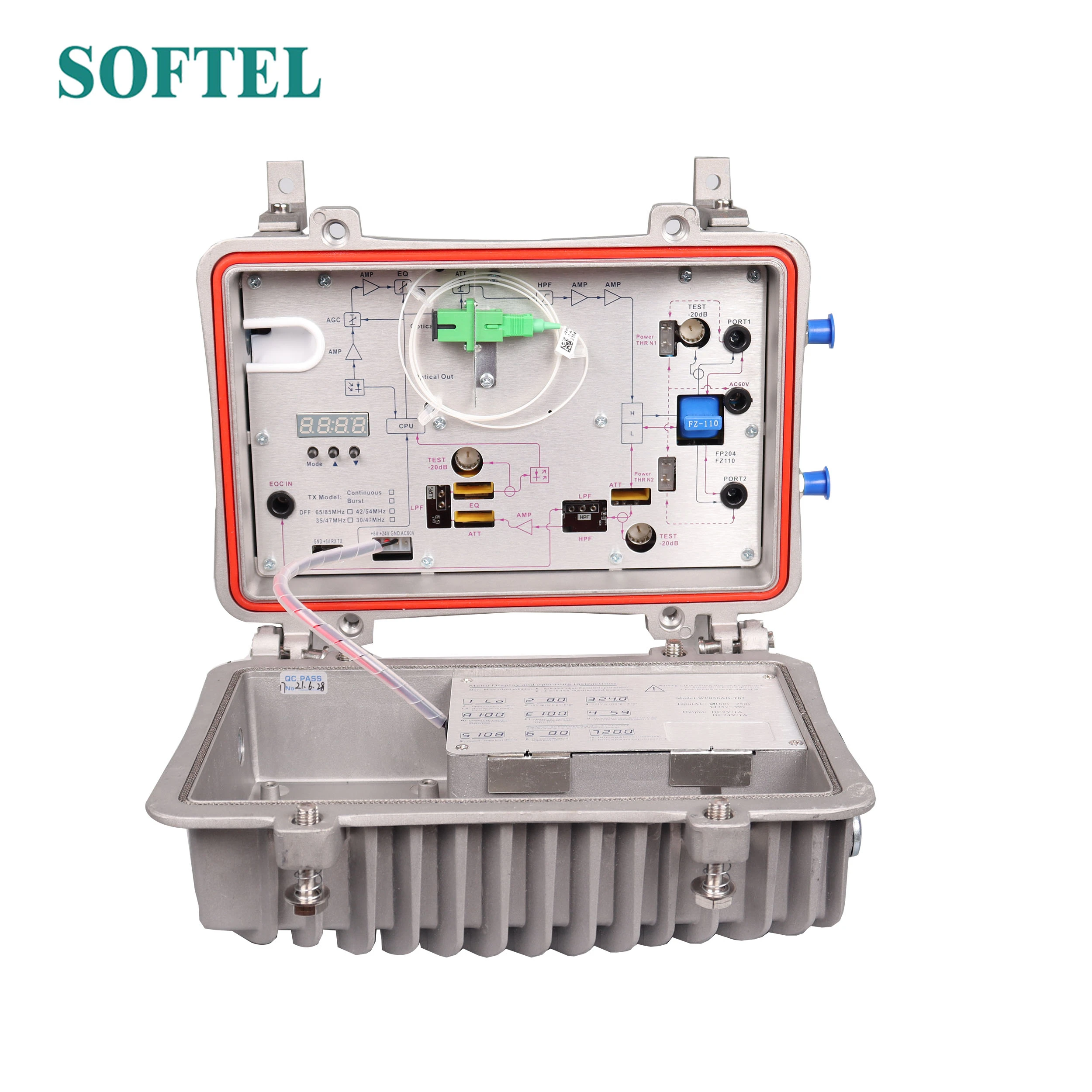

Dadansoddi a phrosesu; Ar ôl gwirio'r gwallt optegol, llwybro, a llinellau cyflenwad pŵer yn normal, mae angen gwirio'r derbynnydd optegol ei hun. Yn gyntaf oll, trowch y derbynnydd optegol ymlaen i weld a oes unrhyw ddŵr yn mynd i mewn, ac a oes unrhyw arogl llosgi. Oherwydd, pan fydd y derbynnydd optegol yn mynd i mewn i ddŵr neu'n ymdreiddio, wrth i'r tymheredd y tu mewn a'r tu allan i'r peiriant newid, bydd defnynnau dŵr bach yn ffurfio y tu mewn i'r peiriant, a all achosi cylched byr yn hawdd ar y bwrdd cylched ac achosi i wreichion ddigwydd. Ar yr adeg hon, bydd signalau achlysurol, ac ar ôl cyfnod o amser, bydd y cydrannau electronig yn llosgi allan, ac ni fydd unrhyw signal o gwbl. Yna gwiriwch y pŵer derbyn optegol a'r sefyllfa trosi ffotodrydanol. Mae gan y derbynnydd optegol cyfres TR ddangosydd larwm ar gyfer colli signal mewnbwn optegol. Pan fydd y golau ymlaen, mae'n golygu bod y pŵer mewnbwn yn is na -6.5dBm. Defnyddiwch amlfesurydd i brofi gwerth pŵer mewnbwn y signal mewnbwn optegol ar 5V/mW. Nesaf, gwiriwch y cyflenwad pŵer yn y derbynnydd optegol. Weithiau mae'r modiwl derbyn optegol yn gweithio'n normal, ond nid yw'r modiwl chwyddo signal trydanol yn gweithio, oherwydd bod y llinell DC sy'n cyflenwi'r modiwl ymhelaethu yn ddiffygiol. Mae'r math hwn o fethiant yn aml yn cael ei achosi gan y cysylltiad DC rhwng y rhannau uchaf ac isaf yn cael ei falu pan fydd y casin wedi'i glymu, neu pan na fydd y sgriwiau casio'n cael eu tynhau, ac mae'r dŵr yn mynd i mewn a chylchedau byr ac yn llosgi'r cylched.
Nam 5, lefel allbwn y derbynnydd optegol yn isel.
Dadansoddi a phrosesu; gall tair sefyllfa ddigwydd pan fydd lefel allbwn y derbynnydd optegol yn isel;
[1] Mae signalau pen uchel ac isel yn wael. Y prif resymau am y math hwn o fethiant yw; 1. Cyswllt gwael neu faw y pen ffibr optegol APC; 2. Mae ymwrthedd y potentiometer addasiad ennill neu fewnosod yn dod yn fwy neu nid yw'r ansawdd yn dda; 3. Mae perfformiad y modiwl amplifier yn dirywio.
[2] Mae'r signal pen uchel yn normal, ac mae'r signal pen isel yn wael. Y prif reswm dros y ffenomen hon yw cyswllt gwael a achosir gan ocsidiad a chorydiad y porthladd allbwn, ennill, a chydbwysedd ategyn addasu. Ac oherwydd cylched agored y ddyfais cydraddoli.
[3] Mae'r signal pen isel yn normal, ac mae'r signal pen uchel yn wael. Y prif resymau yw: mae perfformiad y modiwl amplifier yn wael, mae gwerth Q y ddyfais craidd magnetig amledd uchel yn gostwng, ac mae lleithder yn effeithio ar gydrannau mewnol y peiriant optegol. Dylid gwirio aerglosrwydd y derbynnydd optegol math maes yn aml i atal ymwthiad dŵr glaw.
Nam 6, mae signal allbwn y derbynnydd optegol yn cynhyrchu modiwleiddio cydfuddiannol ac ymyrraeth moiré.
Dadansoddi a phrosesu; y rheswm yw bod y cynnydd mewnol yn rhy uchel, mae lefel yr allbwn yn cael ei orlwytho, mae'r cynhwysydd datgysylltu yn agored neu'n annilys, ac mae'r cysgodi yn ddrwg. Gellir ei wneud trwy ddisodli'r mewnosodiad cydbwysedd, a'r cynhwysydd datgysylltu. Os yw'n annilys, mae angen disodli'r modiwl mwyhadur.
Nam 7, lefel allbwn y derbynnydd optegol yn ansefydlog.
Dadansoddiad a thriniaeth: Y rhan fwyaf o achosion y math hwn o fethiant yw ategion rhydd a chyswllt gwael. Mae cymalau sodr rhai cydrannau cysylltiedig yn wan, heb eu sodro, bloc rheoleiddiwr foltedd, modiwl mwyhadur, ategyn ennill a chydrannau ymwrthedd-cynhwysedd cysylltiedig â pherfformiad gwael, gwaith ansefydlog, ac ati, gan achosi i'r signal allbwn amrywio.
Nam 8: Ar ôl i'r derbynnydd optegol gael ei daro gan fellten, mae lefel yr allbwn yn isel.
Dadansoddi a phrosesu; pan fydd mellt yn taro'r llinell allanol, fel arfer mae'n achosi difrod i gyflenwad pŵer y derbynnydd optegol. Y rhannau sy'n cael eu difrodi'n hawdd yw ataliwr mellt, newidydd, cynhwysydd hidlo, bloc rheoleiddiwr foltedd a chydrannau eraill. Y bai sy'n achosi'r lefel allbwn isel yw rhwystr sianel signal neu gylched byr. Gwiriwch lefel allbwn y modiwl trosi ffotodrydanol BGE887BO. Pan fo'r pŵer optegol mewnbwn yn -1dB (1310nm), dylai'r lefel fod tua 70dB. Ar ôl cydraddoli a gwanhau, mae'r pŵer mewnbwn modiwl ymhelaethu BGY785A, lefel pin allbwn y modiwl ymhelaethu yn 98dB, wedi'i gysylltu â'r sedd F trwy'r allbwn dosbarthu, tynnu'r bwrdd craidd, a chanfod bod y llinell gysylltiad rhwng yr allbwn F sedd a'r rhwydwaith dosbarthu wedi'i losgi, ac mae'r inswleiddiad coil dosbarthu wedi'i losgi a'i gylched byr. Ailddirwyn y coil dosbarthu, sodro torbwynt y bwrdd cylched, ac mae'r peiriant optegol yn gweithio yn ôl i normal.
Nam 9, mae signal allbwn y derbynnydd optegol yn ansefydlog ac yn newid yn afreolaidd.
Dadansoddi a phrosesu; edrychwch yn gyntaf ar yr offer allyrru golau a derbyniad golau. Dileu achos y ddyfais. Yn ôl yr arolwg defnyddwyr, ar ôl gwynt cryf, mae'r ffenomen hon o ups and downs yn aml yn digwydd. Yn ôl y dadansoddiad o'r sefyllfa; mae'r pwynt bai yn fwy tebygol o fod ar y blwch sbleis. Wrth wirio ar hyd y llinell, canfyddir bod blwch splicing hongian sy'n siglo llawer pan fydd y gwynt yn gryf. Wrth agor a gwirio, canfyddir bod y clipiau sy'n pwyso'r cebl yn y blwch yn rhydd, gall y cebl optegol gylchdroi, mae'r ffibr optegol allan o'r slot, ac yn cael ei glwyfo ar y sgriw gosod canolog. Wrth i'r ceblau optegol ar ddau ben y blwch gylchdroi, mae'r ffibr optegol sydd wedi'i lapio ar y sgriw ganolog yn ymestyn ac yn newid fel gwanwyn, ac mae grym gwanhau'r ffibr optegol yn cynyddu i achosi ansefydlogrwydd signal. Ail-wasgwch y cebl optegol a rîl y ffibr optegol, ac mae lefel allbwn y peiriant optegol yn normal.
