Rhwydwaith ar raddfa fawr yw WAN (rhwydwaith ardal eang) sy'n cysylltu gwahanol ranbarthau daearyddol, a gall ei sylw ymestyn i ddinasoedd, gwledydd, a hyd yn oed y byd.
Er mwyn datrys problem ynysu a rheoli o fewn yr un LAN, mae dyfeisiau'n cael eu "grwpio" trwy gyfluniad switsh, a gellir gwasgaru dyfeisiau ar yr un VLAN mewn gwahanol leoliadau (fel gwahanol loriau) ar y LAN corfforol. Ynysu data sensitif, fel adrannau cyllid a gweithwyr, o stormydd darlledu a mynediad heb awdurdod o fewn yr un LAN corfforol.
Mae VLAN (Rhwydwaith Ardal Leol Rhithwir) yn rhwydwaith ar y lefel resymegol sy'n rhannu LAN corfforol yn "is -rwydi rhithwir" annibynnol lluosog trwy ddulliau technegol (megis cyfluniad switsh), a gall y dyfeisiau ym mhob isrwyd gyfathrebu fel pe baent mewn LAN ar wahân, ac mae'r gwahanol is -rwydweithiau wedi'u hynysu yn ddiofyn.
| Lan | Ngweled | |
|---|---|---|
| Chynnwys |
Bach (fel arfer yn llai na neu'n hafal i 10 km) megis swyddfa, campws, cartref |
Mawr (gall fod ar draws dinasoedd, gwledydd) megis rhwydweithiau cenedlaethol, y rhyngrwyd |
| Cyflymder trosglwyddo | Cyflym (100mbps fel arfer ~ 100gbps), lled band digonol | Araf (ychydig Mbps fel arfer ~ 10gbps) gyda lled band cymharol gyfyngedig |
| Cyfrwng trosglwyddo | Wired (pâr troellog, wedi'i seilio ar ffibr), wedi'i ategu'n ddi-wifr (Wi-Fi) | Pellter hir â gwifrau/diwifr (ffibr, lloeren, microdon, cebl) |
| Berchnogaeth | Perchnogaeth breifat neu gan un sefydliad (ee busnes, ysgol) | Cynhelir ar y cyd gan gludwyr neu sefydliadau lluosog (ee telathrebu, rhyngrwyd) |
| Latency a Sefydlogrwydd | Latency isel, lefel milieiliad, a sefydlogrwydd uchel | Mae'r hwyrni yn uchel, ac mae'r amgylchedd yn effeithio'n fwy ar y sefydlogrwydd oherwydd y pellter hir |
| Nghais | Cysylltedd dyfeisiau lleol (rhannu ffeiliau, rhannu argraffwyr, cyfathrebu mewnol) | Trosglwyddo DA2TA pellter hir (Cyfathrebu traws-ranbarthol, mynediad i'r Rhyngrwyd) |
| Offer nodweddiadol | Switshis, llwybryddion (bach), llwybryddion Wi-Fi, hybiau | Llwybryddion (mawr), pyrth, modemau, dyfeisiau lloeren |

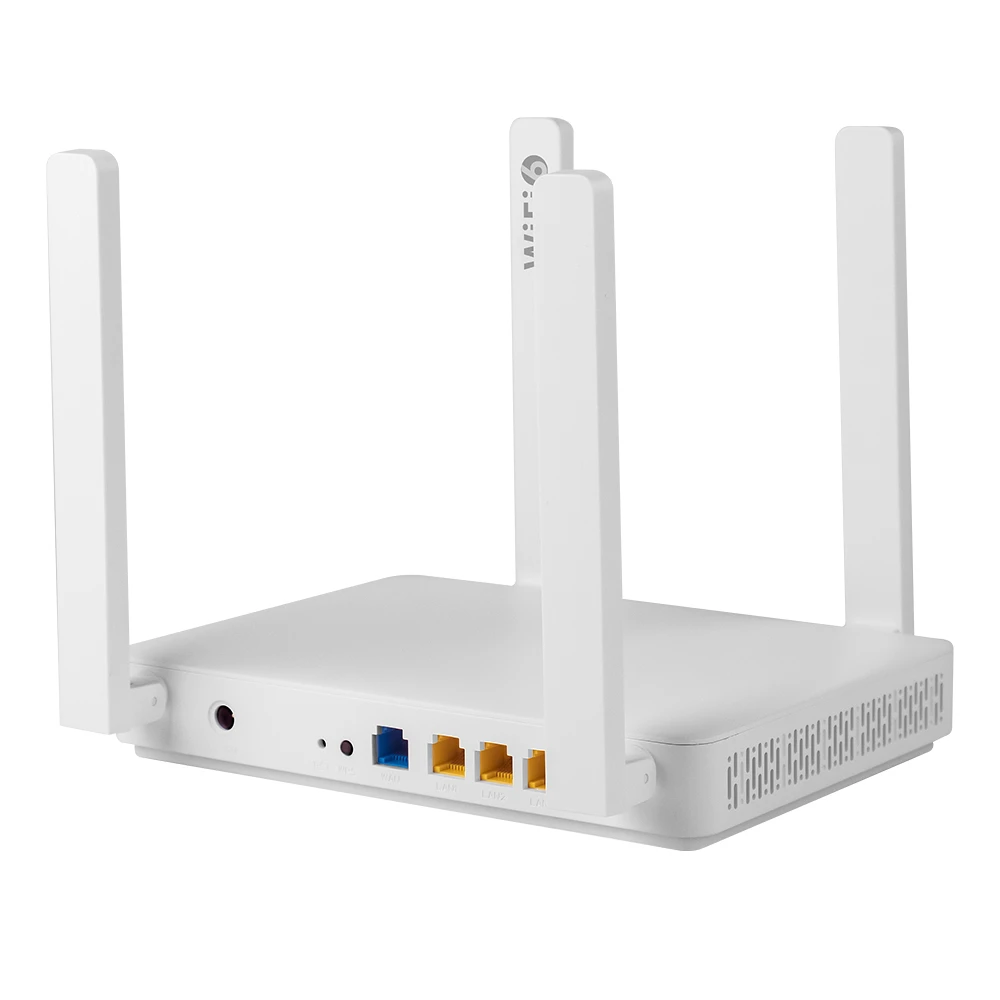

1. Defnyddir y porthladd WAN ar y llwybrydd i gysylltu â'r rhwydwaith allanol (rhwydwaith cyhoeddus), neu i gysylltu offer y gweithredwr band eang.
2. Defnyddir y porthladdoedd LAN (1, 2, 3) ar y llwybrydd i gysylltu â'r dyfeisiau yn y fewnrwyd (LAN), yn bennaf i gysylltu cyfrifiaduron, argraffwyr ac offer arall.
Gosodiadau IP ar gyfer porthladdoedd WAN:
1. IP statig: Pan fydd y porthladd WAN wedi'i gysylltu â phorthladd LAN y ddyfais "lefel uwch" (modem optegol, neu'r llwybrydd hop uchaf), yn y bôn mae'n ffurfio LAN gyda'r ddyfais lefel uwch, felly dylid gosod IP y porthladd WAN i gyfeiriad IP y segment porthladd LAN o'r ddyfais lefel uwch o'r ddyfais lefel uwch o'r ddyfais lefel uwch
2. Caffael deinamig: Fel uchod, y llwybrydd yw cleient DHCP LAN y ddyfais lefel uwch, ac mae swyddogaeth gwasanaeth DHCP wedi'i galluogi pan fydd y ddyfais lefel uwch yn cael ei hychwanegu at y ddyfais lefel uwch, yna gall y porthladd WAN gael y cyfeiriad IP nesaf yn awtomatig yn awtomatig
3. PPPOE Deialu i gael Cyfeiriad IP: Nid yw'r modem optegol yn cwblhau deialu IP: gan y modem optegol, ond gan y llwybrydd (h.y., modd pont), yna gall y porthladd llwybrydd WAN gael cyfeiriad IP trwy ddeialu PPPOE, sy'n cael ei aseinio gan yr offer gweithredwr ac na ellir ei newid.
Gosodiadau IP ar gyfer porthladdoedd LAN:
Mae cyfeiriad IP y porthladd LAN, hynny yw, y fewnrwyd, yn cynnwys porthladd LAN y llwybrydd (switsh haen 2 yn y bôn) a chyfeiriad IP porth y rhwydwaith diwifr. Rhaid i'r porthladd LAN beidio â bod yn yr un segment rhwydwaith â'r porthladd WAN, mae rhai llwybryddion yn cefnogi VLANs, ac mae angen i chi roi sylw i VLAN cyfatebol pob porthladd LAN.
