Mae FOSC, a elwir hefyd yn Gau Fiber Optic Splice, yn ddyfais a ddefnyddir mewn systemau cyfathrebu ffibr optegol, a ddefnyddir yn bennaf i amddiffyn a rheoli'r pwyntiau cyswllt rhwng ceblau optegol.
Prif Gydrannau FOSC
1. plisgyn
Fe'i gwneir fel arfer o ddeunyddiau plastig neu fetel cryfder uchel, ac mae ganddo ymwrthedd gwrth-ddŵr, gwrth-lwch, cyrydiad a chywasgol da, a all amddiffyn y cysylltydd ffibr optig y tu mewn rhag yr amgylchedd allanol.
Wedi'i ddylunio gyda chylch selio rwber a dyfais cau, mae'n sicrhau bod y corff bocs yn gallu cynnal sêl dda o dan amodau amgylcheddol amrywiol.
2. ffrâm cymorth
Fe'i defnyddir i ddiogelu'r cebl ffibr optig fel ei fod yn cynnal sefyllfa sefydlog y tu mewn i'r blwch.
Yn gyffredinol, mae wedi'i wneud o blastig neu fetel, sydd â chryfder a hyblygrwydd penodol, a gall addasu i geblau optegol diamedr gwahanol.
3. Ffibr optig gosodiadau
Yn cynnwys clampiau ffibr, hambyrddau, ac ati, i ddiogelu'r ffibr a'i atal rhag symud yn ystod y broses sbleis.
Sicrhewch fod y ffibr wedi'i leoli'n gywir ar gyfer gweithrediadau sbleis manwl gywir.
4. morloi
Fel seliwr, pad rwber, ac ati, a ddefnyddir i lenwi'r bwlch rhwng y blwch a'r cebl optegol i atal lleithder a llwch rhag mynd i mewn i'r blwch.
Sicrhewch berfformiad selio'r blwch sbleis ac ymestyn oes gwasanaeth y cysylltydd ffibr optig.
5. addasydd/cysylltydd ffibr optegol
Y ffibr optegol a ddefnyddir i gysylltu gwahanol geblau optegol i sicrhau bod signalau optegol yn cael eu trosglwyddo'n effeithlon.
6. hambwrdd sbeis
Fe'i defnyddir i osod ac amddiffyn y pwynt splicing ffibr optegol i sicrhau bod y ffibr optegol wedi'i sleisio wedi'i drefnu'n daclus i osgoi difrod corfforol.
7. Label adnabod
a ddefnyddir i nodi gwybodaeth benodol ceblau optegol a ffibrau optegol, sy'n gyfleus ar gyfer rheoli a chynnal a chadw.
Egwyddor Weithredol FOSC
Pan fydd angen sbleisio dau gebl, caiff y ceblau eu tynnu i ddatgelu'r ffibr. Yna caiff y ffibrau eu pasio trwy gilfachau'r blwch sbleis a'u gosod ar y gosodiadau ffibr. Mae'r ddau ffibr optegol yn cael eu hollti trwy gyfrwng sblicer ymasiad neu offer arall, fel y gellir trosglwyddo'r signal optegol rhwng y ddau ffibr optegol. Yna, mae'r ffibrau optegol sbleis yn cael eu trefnu'n daclus ar yr hambwrdd sbleis a'u gosod gan ddefnyddio dyfais gorffen ffibr optegol. Yn olaf, caewch y gragen cau sbleis a selio'r blwch sbleis i atal dylanwad yr amgylchedd allanol ar y cysylltydd ffibr.
Prif Fathau o FOSC
1.Classification gan ymddangosiad
Cau sbleis ffibr optig llorweddol
Siâp gwastad, hir o hyd a chul o led
Wedi'i osod yn llorweddol, sy'n addas ar gyfer amgylcheddau uwchben, piblinellau ac amgylcheddau gosod eraill
Yn cymryd llai o le
Cau sbleis ffibr optig fertigol
Strwythur fertigol, uchder uchel a lled cul
Wedi'i osod yn fertigol, gellir ei osod ar strwythurau fertigol fel polion a thyrau gan gylchoedd
Mae ganddo fanteision mewn gosodiad tir mynyddig a chymhleth
2. Dosbarthiad trwy ddull selio
Blwch sbleis cebl ffibr optig wedi'i selio'n fecanyddol
Mae selio'r corff bocs yn cael ei gyflawni'n bennaf trwy bolltau, byclau a strwythurau mecanyddol eraill.
Fel arfer mae ganddo gryfder mecanyddol a sefydlogrwydd da, a gall wrthsefyll rhywfaint o effaith allanol.
Mae gosod yn gofyn am ddefnyddio offer i dynhau a sicrhau perfformiad selio. Er enghraifft, mewn rhai amgylcheddau maes, gall blychau sbleis wedi'u selio'n fecanyddol wrthsefyll dylanwad ffactorau naturiol fel gwynt a glaw yn well.
Blwch sbleis cebl ffibr optig wedi'i selio ar wres-crebachu
Gwneir selio gan ddefnyddio priodweddau deunyddiau crebachu gwres. Yn ystod y gosodiad, mae'r tiwb crebachu gwres wedi'i lewys ar gyffordd y cebl ffibr optig a'r blwch sbleis, ac mae'r tiwb crebachu gwres yn cael ei gontractio trwy wresogi i gyflawni sêl.
Mae gan y sêl crebachu gwres berfformiad gwrth-ddŵr a lleithder da, ac mae'r effaith selio yn fwy dibynadwy.
Mae'n addas ar gyfer achlysuron gyda gofynion selio uchel, megis splicing cebl optegol tanddwr.
Blwch sbleis cebl ffibr optig wedi'i selio adlyn
Cyflawnir selio'r blwch trwy ddefnyddio gludyddion fel selio.
Mae morloi gludiog yn gymharol syml i'w gweithredu a gellir eu selio'n gyflym. Fodd bynnag, mae ansawdd a thechnoleg adeiladu'r seliwr yn cael effaith fawr ar yr effaith selio.
Fe'i defnyddir yn aml mewn rhai achlysuron atgyweirio dros dro neu gyflym.
3. Dosbarthiad yn ôl math cebl optegol cymwys
Blwch sbleis cebl ffibr optig cyffredin
Mae'n addas ar gyfer ceblau optegol cyfathrebu confensiynol, megis ceblau optegol uwchben awyr agored, ceblau optegol piblinell, ac ati.
Yn gyffredinol, gall ddiwallu anghenion cysylltiad cebl optegol wrth adeiladu'r rhan fwyaf o rwydweithiau cyfathrebu.
Blwch sbleis cebl rhuban
Fe'i defnyddir yn arbennig ar gyfer splicing ceblau ffibr optig rhuban. Mae ceblau rhuban fel arfer yn cynnwys ffibrau lluosog ac mae ganddynt strwythur rhuban.
Mae'r blwch sbleis cebl rhuban wedi'i gynllunio gyda dyfais gosod ffibr optegol arbennig a sbleis, sy'n gallu cysylltu a rheoli'r ffibr rhuban yn hawdd.
Wrth adeiladu rhai rhwydweithiau cyfathrebu gallu mawr, defnyddiwyd blychau sbleis cebl optegol rhuban yn eang.
Blwch sbleis cebl llong danfor
Mae ganddo wrthwynebiad gwrth-ddŵr, pwysedd a chorydiad arbennig, ac mae'n addas ar gyfer hollti ceblau optegol tanfor.
Mae blychau sbleis cebl tanfor yn nodweddiadol wedi'u gwneud o ddeunyddiau cryfder uchel a all wrthsefyll pwysau uchel y môr dwfn a'r amgylchedd morol llym.
Mae gosod a chynnal a chadw yn anodd ac mae angen offer a thechnegwyr proffesiynol i weithredu.
4. Dosbarthiad trwy ddull gosod

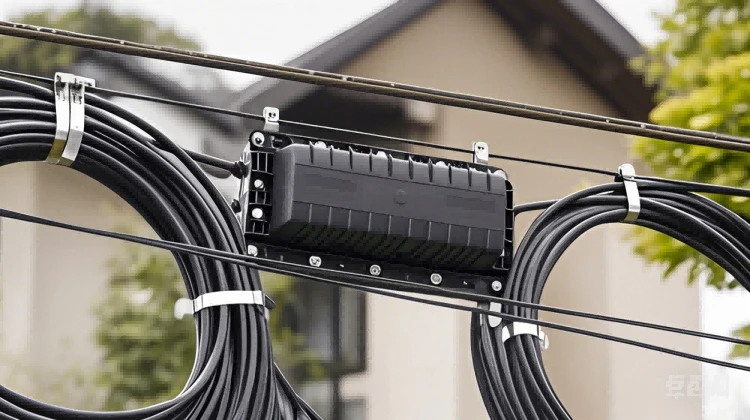

Blwch sbleis cebl ffibr optig uwchben
Wedi'i gynllunio ar gyfer hollti llinellau cebl ffibr optig uwchben.
Fel arfer mae ganddi wrthwynebiad gwynt da, ymwrthedd uwchfioled a gwrthiant heneiddio, a gall weithio'n sefydlog am amser hir mewn amgylcheddau uwchben awyr agored.
Yn gyffredinol, mae ganddo ddyfais atal dros dro, sy'n gyfleus i'w gosod ar strwythurau ategol fel llinynnau dur uwchben.
Blwch sbleis cebl ffibr optig math dwythell
Mae'n addas ar gyfer splicing ceblau optegol mewn pibellau.
Mae'r ffactor ffurf gryno yn ei gwneud hi'n hawdd ei osod a'i gynnal ar y gweill. Fel arfer mae ganddo berfformiad diddos da i atal lleithder rhag mynd i mewn i'r blwch.
Mae rhai blychau sbleis seiliedig ar ddwythell hefyd wedi'u cynllunio gyda chaeadau y gellir eu hagor i hwyluso splicing cebl a chynnal a chadw heb niweidio'r pibellau.
Blwch sbleis cebl ffibr optig wedi'i gladdu'n uniongyrchol
Fe'i defnyddir ar gyfer splicing ceblau ffibr optig sydd wedi'u claddu'n uniongyrchol, a all wrthsefyll pwysau a chorydiad y pridd.
Fel arfer mae ganddo gryfder mecanyddol uchel a pherfformiad selio da, a all amddiffyn y cysylltydd ffibr optegol rhag gweithio'n sefydlog o dan y ddaear am amser hir.
Yn gyffredinol, mae blychau sbleis wedi'u claddu'n uniongyrchol yn cael eu gwneud o ddeunyddiau sy'n gwrthsefyll cyrydiad ac yn destun triniaethau gwrth-cyrydu arbennig.
Prif Swyddogaethau
Cysylltydd ffibr 1.Protect
Mae'r blwch sbleis yn darparu lle caeedig i'r cysylltydd ffibr optegol osgoi amlygiad uniongyrchol i aer, atal erydiad gan leithder, llwch, pelydrau uwchfioled a ffactorau eraill, a gall wrthsefyll rhai grymoedd allanol mecanyddol, megis ymestyn, plygu, allwthio, ac ati. , i amddiffyn y cysylltydd ffibr optegol rhag difrod a sicrhau sefydlogrwydd a dibynadwyedd y cysylltiad ffibr optegol.
2.Realize splicing ffibr a chysylltiad
Darperir hambyrddau sbleis ac addaswyr ffibr ar gyfer splicing a chysylltu ffibrau optegol, fel y gellir gwneud y gwaith sbleis ffibr mewn amgylchedd cymharol sefydlog. Sicrhau ansawdd a sefydlogrwydd splicing ffibr optegol, a sicrhau perfformiad trosglwyddo signalau optegol.
3.Easy i gynnal a rheoli
Mae'r blwch sbleis fel arfer wedi'i farcio â gwybodaeth fel nifer y ceblau optegol a nifer y creiddiau, sy'n hawdd i bersonél cynnal a chadw ei adnabod a'i reoli.
Mae'r ddyfais gorffen ffibr optegol adeiledig yn helpu i drefnu'r ffibrau optegol yn daclus, osgoi troellog a phlygu gormodol, a lleihau colli trosglwyddiad signal. Pan fydd angen cynnal a chadw neu ddatrys problemau, gellir agor y blwch sbleis yn hawdd i archwilio ac atgyweirio'r cysylltydd ffibr.
Addasrwydd 4.Environmental
Gallu gweithio'n dda o dan amodau amgylcheddol gwahanol (ee newidiadau tymheredd, newidiadau lleithder).
Senarios Cais
1. Rhwydweithiau gweithredwr telathrebu
Wrth adeiladu rhwydweithiau cyfathrebu megis cefnffyrdd cyfathrebu pellter hir, rhwydweithiau lleol, a rhwydweithiau mynediad, defnyddir blychau sbleis cebl optegol yn eang wrth gysylltu a changen ceblau optegol. Sicrhau trosglwyddiad sefydlog signalau cyfathrebu a chwrdd ag anghenion pobl ar gyfer cyfathrebu cyflym, gallu mawr.
2. Trosglwyddo radio a theledu
Fe'i defnyddir yn y rhwydwaith trosglwyddo signalau radio a theledu, gan gysylltu ceblau optegol mewn gwahanol adrannau i sicrhau trosglwyddiad signal o ansawdd uchel.
Mae'n chwarae rhan bwysig ym meysydd teledu cebl a theledu lloeren.
3. System gyfathrebu pŵer
Yn rhwydwaith cyfathrebu'r system bŵer, defnyddir y blwch sbleis cebl optegol i gysylltu'r ceblau optegol rhwng is-orsafoedd, gweithfeydd pŵer a lleoedd eraill i wireddu trosglwyddo gwybodaeth megis anfon pŵer a rheolaeth awtomatig.
4. Cyfleusterau cyhoeddus
Fe'i defnyddir mewn gorsafoedd cyfathrebu megis rheilffyrdd, priffyrdd, pontydd, twneli, tramwy rheilffyrdd trefol, a rhwydweithiau monitro traffig, a cheblau optegol sy'n cysylltu gwahanol orsafoedd cyfathrebu, camerâu gwyliadwriaeth a synwyryddion eraill ar hyd y llinell.
5. Rhwydwaith campws menter
Y tu mewn i'r ganolfan ddata, defnyddir ceblau ffibr optig i gysylltu gwahanol weinyddion a dyfeisiau storio.
Yn system wifrau integredig y parc swyddfa adeiladu deallus, defnyddir y blwch sbleis cebl optegol i gysylltu'r ceblau optegol mewn gwahanol rannau o'r adeilad i gyflawni trosglwyddiad data cyflym, gwyliadwriaeth fideo a swyddogaethau eraill.
6. petrocemegol a meysydd diwydiannol eraill
Yn y system gyfathrebu meysydd petrocemegol, mwyngloddio a diwydiannol eraill, defnyddir y blwch sbleis cebl optegol i gysylltu'r cebl optegol rhwng gwahanol offer cynhyrchu a chanolfannau rheoli yn yr ardal offer i wireddu rheolaeth a monitro awtomatig y broses gynhyrchu.
7. Asiantaethau Milwrol a Llywodraethol
Yn y system gorchymyn milwrol, defnyddir ceblau ffibr optig i gysylltu gwahanol ganolfannau gorchymyn ac unedau ymladd.
Yn rhwydwaith cyfathrebu adrannau'r llywodraeth, defnyddir ceblau ffibr optig i gysylltu gwahanol leoliadau swyddfa i sicrhau bod gwybodaeth y llywodraeth yn cael ei throsglwyddo'n effeithlon.
