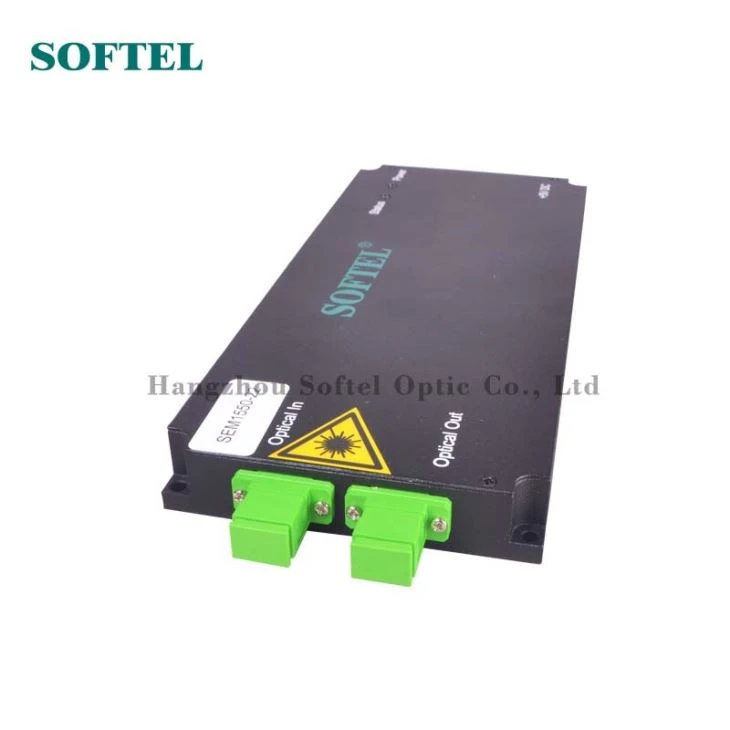

EDFA Mini
EDFA Mini
Nodweddion:
1. Mae'n mabwysiadu JDSU neuOclaropwmp laser.
2. Mae'n mabwysiadu ffibr OFS.
Mae proses gynhyrchu 3.SMT yn ei gwneud yn faint bach, defnydd pŵer isel ond sefydlogrwydd uchel.
Defnyddir PCB 4.Micromonitor.
Ystod addasadwy 5.Output yw -4dbm i +0.5dbm.
Diagram o EDFA bach
Aseiniad Pin
PIN # | Enw | Disgrifiad | Nodyn |
1 | +5V | SupplyVV Cyflenwad pŵer | |
2 | +5V | SupplyVV Cyflenwad pŵer | |
3 | +5V | SupplyVV Cyflenwad pŵer | |
4 | +5V | SupplyVV Cyflenwad pŵer | |
5 | Gwarchodfa | Dim cysylltiad | |
6 | Gwarchodfa | Dim cysylltiad | |
7 | Tcase_alarm | Larwm=Tymheredd uchel @ achos yn uwch na'i derfyn uchaf; Allbwn | |
8 | Lop_alarm | Colli larwm pŵer allbwn, Larwm=Pŵer allbwn Uchel @ islaw ei derfyn isaf; Allbwn | |
9 | L_pump_alarm | Larwm=Uchel @ naill ai cerrynt pwmp yn uwch na'i derfyn uchaf; Allbwn | |
10 | T_pump_alarm | Larwm=Uchel @ naill ai tymheredd y pwmp yn uwch na'i derfyn uchaf; Allbwn | |
11 | Ail gychwyn | Ailosod=Isel; Arferol=Uchel | |
12 | +5V | Cyflenwad +5V ower | |
13 | GND | Tir | |
14 | GND | Tir | |
15 | GND | Tir | |
16 | GND | Tir | |
17 | GND | Tir | |
18 | RS232-TX | Cyfradd 9600 baud; Allbwn | |
19 | LOS_alarm | Colli larwm signal mewnbwn, Larwm=Pŵer mewnbwn uchel @ islaw'r terfyn gosod is; Allbwn | |
20 | Gwarchodfa | Dim cysylltiad | |
21 | EN_DIS | EN=Uchel @ pob pwmp ymlaen; EN=Isel @ pob pwmp i ffwrdd; Mewnbwn | |
22 | RX232-RX | Cyfradd 9600 baud; mewnbwn | |
23 | Gwarchodfa | Dim cysylltiad | |
24 | +5V | Cyflenwad +5V ower | |
25 | GND | Tir | |
26 | GND | Tir |
Paramedrau
Eitemau | EDFA bach |
Model | 1550-14~23 |
Allbwn (dBm) | 14~23 |
Mewnbwn (dBm) | -10～10 |
Tonfedd (nm) | 1530～1560 |
Ystod Addasadwy Allbwn (dBm) | UP0.5, i lawr -4.0 |
Sefydlogrwydd Allbwn (dB) | ≤0.2 |
Sensitifrwydd polareiddio (dB) | ＜0.2 |
Gwasgariad polareiddio (PS) | ＜0.5 |
Colled Dychwelyd Optegol (dB) | ≥45 |
Connetor Ffibr | FC / APC 、 SC / APC |
Ffigur Sŵn (dB) | Input 5 （mewnbwn 0dBm） |
Defnydd Pwer (W) | 12W |
Cyflenwad Pwer (V) | +5V (Allanol 95-250V) |
Temp Gweithio (℃) | -20～+60 |
Pwysau (Kg) | 0.25 |
