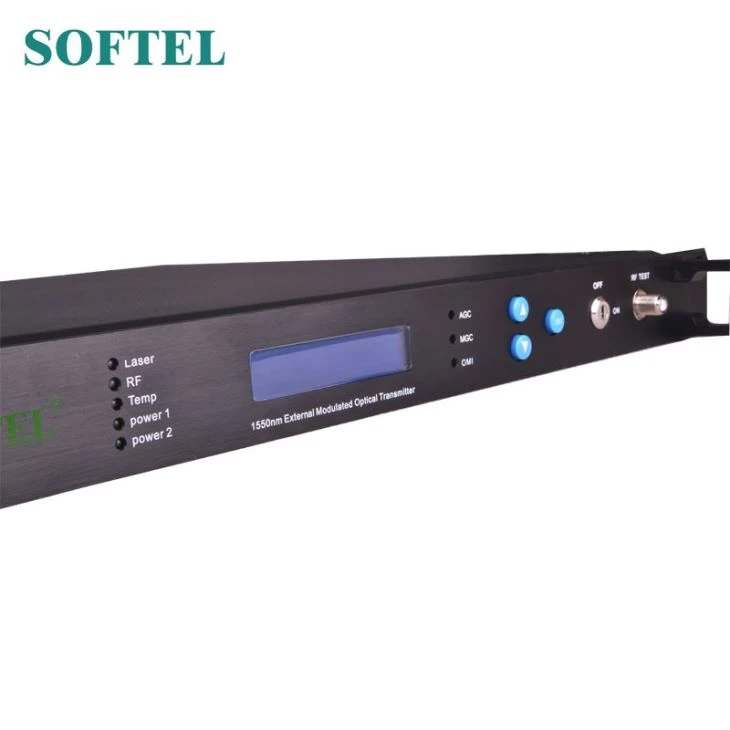

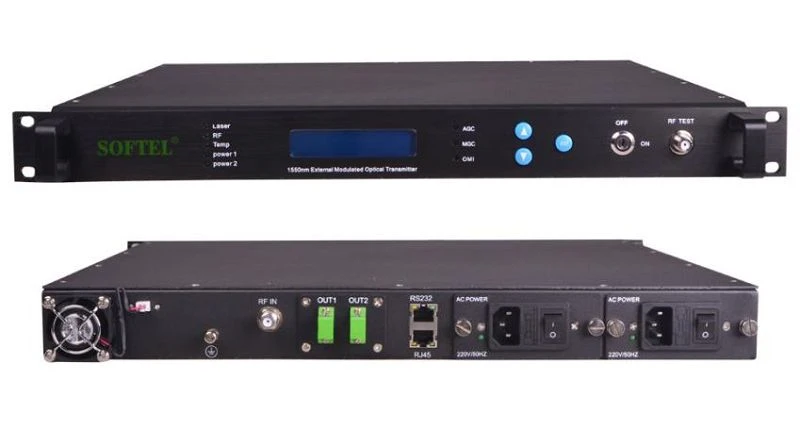

1550 Trosglwyddydd Optegol Modiwleiddio Allanol
Defnyddir trosglwyddydd optig ST1550E fel arfer ar gyfer trosglwyddo pellter hir. Yn ôl tonfedd ITU-T, mae'n hawdd gweithredu mynediad at Rwydwaith PON band eang, neu ei gymhwyso i'r Datrysiad FTTH gan WDM Technologies.
Nodwedd
Band Lled band cul (Typ = 1MHz), Sŵn is, laser tonnau parhaus DFB.
Technology Technoleg arloesi unigryw; Yn darparu CNR, CTB, CSO, SBS rhagorol.
◆ Mae tonfedd safonol ITU yn addasadwy. Gall defnyddwyr addasu a gosod y donfedd laser ar y panel blaen gyda ± 0.05nm yn camu yn yr ystod o ± 200GHz (± 1.6nm), wrth gyflawni uwchraddio rhwydwaith ac Ehangu System WDM.
Mode Mae Modd AGC / MGC yn ddewisol yn y fan a'r lle; Gellir optimeiddio OMI yn y fan a'r lle.
Interface Rhyngwyneb cyfathrebu perffaith RS232.
Management Rheoli rhwydwaith SNMP yn ddewisol.
Supply Cyflenwad pŵer wrth gefn 1 + 1 yn ddewisol.
Ratio Cymhareb P / P rhagorol.
Paramedr
Perfformiad | Uned | Mynegai | Atodiad | |
Nodwedd optig | Tonfedd laser | nm | 1550 ± 10 | Yn gydnaws â Safon ITU-TG.692 |
Lled llinoledd | MHZ | ≤1 | △ λ | |
Swn gyfwerth | ||||
dwyster | dB / Hz | ≤-160 | RIN 20 ~ 1000MHz | |
Pwer allbwn | dBm | 2 × 7 | 2 × 5、2 × 9、1 × 7、1 × 5 | |
Colled dychwelyd | dB | ≥60 | ||
Optig cysylltydd fi | FC / APC | SC / APC neu E-2000 | ||
Nodwedd RF | Lled band gwaith | MHZ | 45-862 | |
Lefel mewnbwn | dBmV | 18 ~ 28 | AGC | |
Fflatrwydd | dB | ≤ ± 0.75 | 45 ~ 862MHz | |
Colled dychwelyd | dB | > 16 | 45 ~ 750MHz | |
Rhwystriad mewnbwn | Ω | 75 | ||
Nodwedd cyswllt | Sianel drosglwyddo | PAL-D / 60ch | ||
CNR1 | dB | ≥53.5 | ||
CNR2 | dB | ≥52 | Mae derbyn optig 65Km 0dBm yn derbyn | |
CTB | dB | ≤-65 | ||
CSO | dB | ≤-65 | ||
SBS yn ffrwyno | dBm | ≥16.0 | 13、16、18 dewisol wedi'i addasu neu ei addasu | |

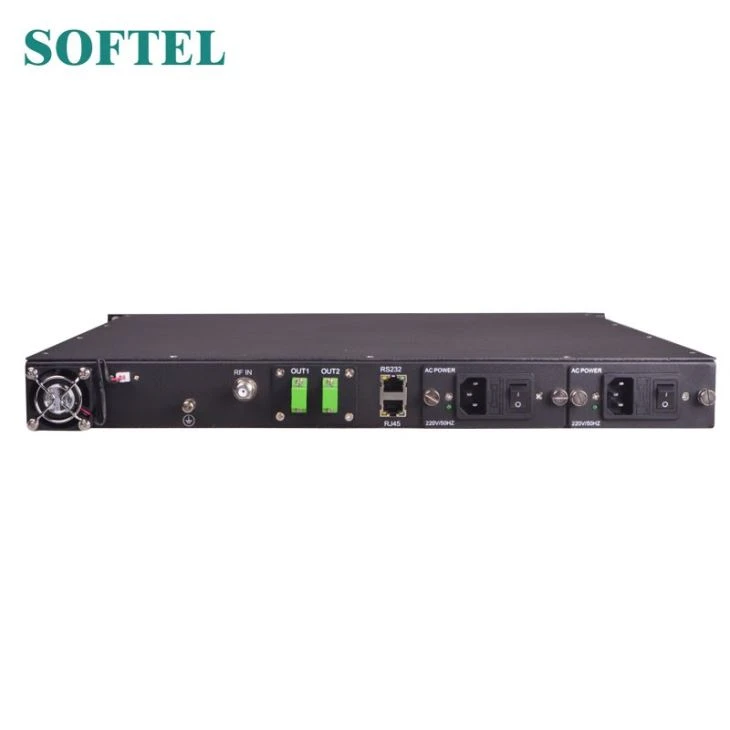

Nodwedd gyffredinol | Rhyngwyneb rhwydwaith por | t | RJ45, R232 | Cefnogwch IE & SNMP |
Cyflenwad pŵer | V. | 90 ~ 265 pŵer dinas | -48VDC dewisol | |
Defnydd Pwer | W. | ≤50 | Mae pŵer sengl yn gweithio | |
Tymheredd gwaith. | ℃ | -5 ~ 65 | Tymheredd peiriant. rheoli'n awtomatig | |
Tymheredd storio. | ℃ | -40 ~ 85 | ||
Gwaith temp cymharol. | % | 5 ~ 95 | ||
Maint | “ | 19 × 14.5 × 1.75 | WxDxH |
