CATV Modulator 16 Sianel
Modulator CATV 16 sianel

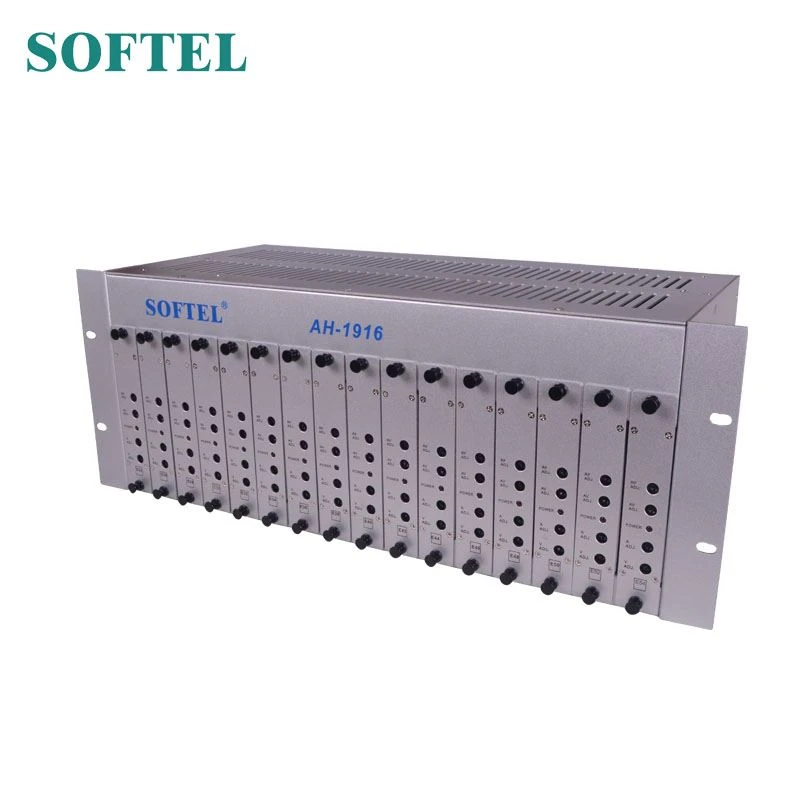

Mae modulator CATV 16 yn sianelu siasi wedi'i osod ar rac 4RU sy'n caniatáu ar gyfer gosod hyd at 16 darn o fodwleiddwyr bach sefydlog a reolir gan ficrobrosesydd. Mae cribwr gweithredol adeiledig yn dileu ceblau diangen a phroblem cysylltu bosibl ac yn sicrhau lefel allbwn uchel. Mae'r holl gardiau modulator yn ffatri berffaith wedi'u gosod i'r sianeli a ddymunir ac wedi'u gwrthbwyso'n iawn.
NODWEDDION modulator 16 sianelAT
1.Mae'r detholusrwydd band ochr ystrydebol yn caniatáu cynnal a chadw cyfluniad sianel gyfagos am ddim
Cefnogwyr oeri 2.Two ar gyfer perfformiad oes hir
Lefel combineroutput 3.45dBmV, nid oes angen combiner ychwanegol
Hidlo 4.SAW (ton acwstig arwyneb) ar IF ar gyfer uwch ym mand C / N.
Mae rheolaethau mynediad panel 5.Front yn galluogi setup hawdd
6. Ar gael mewn cyfluniadau NTSC neu PAL
Manyleb modulator ofcatv 24 sianel
Siasi | ||
RF | Ystod Amledd | 45 ~ 860 MHz |
OutputConnector | F Cysylltydd | |
Lefel Allbwn | 105 dBµV (Cyf.) | |
Pwynt Prawf | -20 dB | |
Porth Ynysu i'r Porthladd | ≥ 35 dB | |
Colled Dychwelyd | ≥ 12 dB | |
Ennill | + 8dB | |
GYNNI | Capasiti Modulator | 16 |
Ystod Foltedd Mewnbwn | 110V neu 220V | |
Fan Oeri | 2 | |
Defnydd | 57W (Wedi'i lwytho'n llawn) | |
Dimensiwn | 42 * 17 * 20 cm | |
Pwysau Net | 10KG (Wedi'i lwytho'n llawn) | |
Pwysau Llongau | 3.7 KG (Siasi yn Unig) | |
| 11 KG (Wedi'i lwytho'n llawn) | ||
Maint Carton | 53 * 30 * 24cm | |
| Cerdyn Modulator | ||
RF | Amledd Allbwn | 45 ~ 860 MHz |
Lefel Allbwn | 113dBµV (Cyf.) | |
Cysylltydd Allbwn | FConnector | |
A / VRatio | -11 ~ -18dB (Cyf.) | |
Sefydlogrwydd Amledd | ± 5KHz | |
Lefel Mewnbwn Fideo | 0.6-1.5Vp-p (Modiwleiddio 87.5%) | |
Cysylltydd Mewnbwn Fideo | YellowRCA | |
Lefel Mewnbwn Sain | 1Vp-p (25KHz Dev.) | |
Cysylltydd Mewnbwn Sain | RCA Gwyn | |
CYFFREDINOL | foltedd | DC 5V |

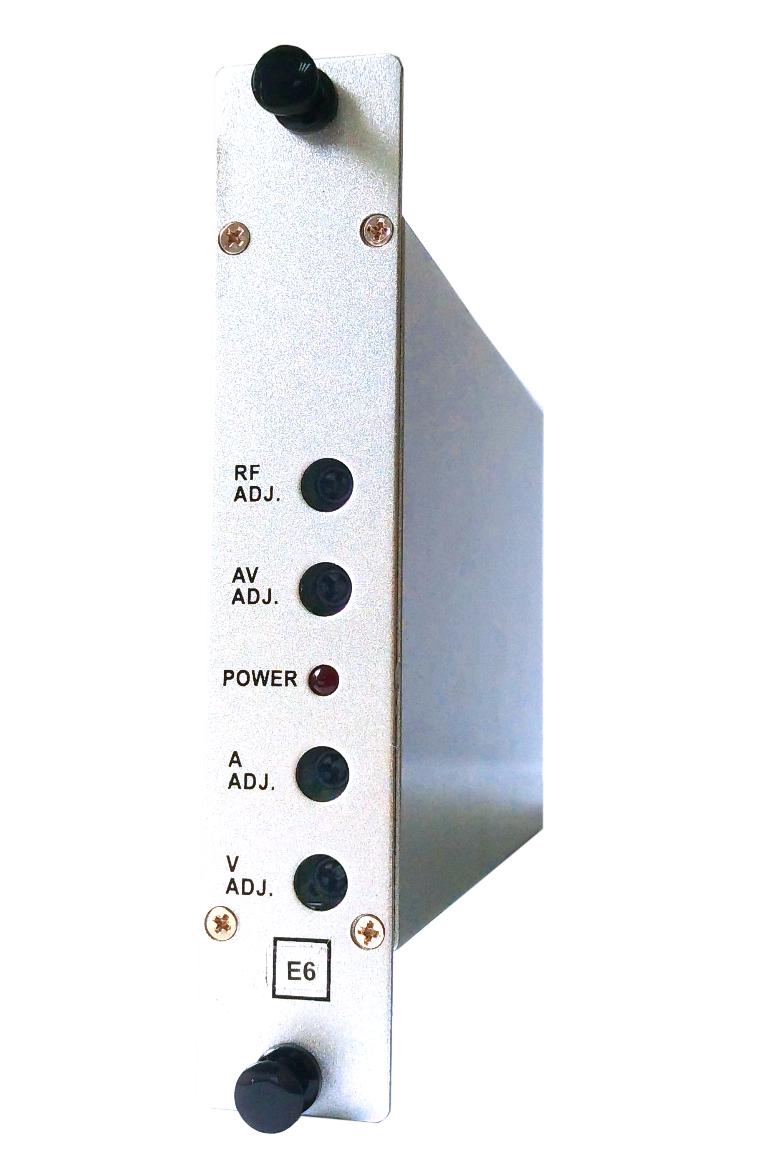

1.Button
Daliwch y cerdyn modulator i'r siasi
2.RF ADJ.
Addasiad ar gyfer lefel allbwn. Gellir addasu'r rheolaeth dros ystod 17dB. Trowch yn glocwedd i gynyddu'r lefel
3.AV ADJ.
Addaswch y gymhareb sain a fideo dros ystod 18dB. Peidiwch â newid gan ei fod wedi'i osod yn berffaith yn y ffatri.
DANGOSYDD 4.POWER
Goleuadau LED coch pan roddir pŵer ar y modulator
5.A ADJ.
Fe'i defnyddir i addasu'r gwyriad ar gyfer modiwleiddio sain. Trowch yn glocwedd i gynyddu'r gwyriad.
6.V ADJ.
Mae'r rheolaeth hon yn addasu'r mynegai modiwleiddio fideo sydd wedi'i osod i 87.5%. Trowch yn glocwedd i gynyddu'r disgleirdeb.
Label 7.Channel
I nodi enw'r sianel
