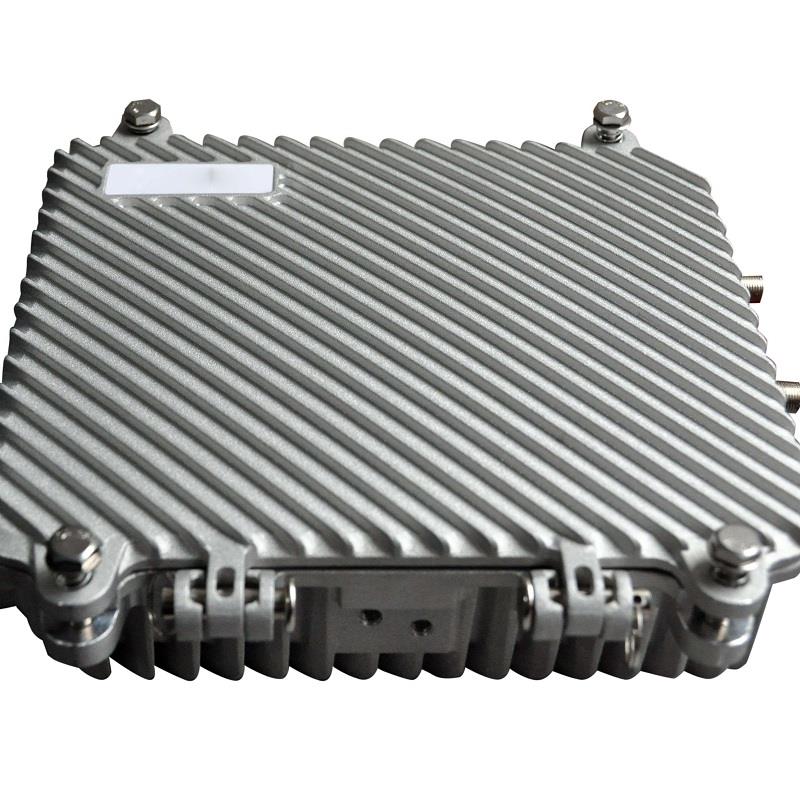

Mwyhadur Cefnffyrdd Allbwn Awyr Agored 2
Defnyddir mwyhadur cefnffyrdd allbwn SA1100 awyr agored 2 yn bennaf ar gyfer trosglwyddo cefnffyrdd dwyochrog signal delwedd teledu CATV, signal teledu digidol, signalau llais ffôn a signal data (neu ddata cywasgedig). Mae cylchedau uwch ac aeddfed, strwythurau prosesau gwyddonol a rhesymol a deunyddiau o ansawdd uchel, yn sicrhau'r perfformiad rhagorol.
Nodweddion
■ Dyluniad lled band 1003MHz.
■ Blaen lwybr: Mae'r cyfnod cyn-gam yn mabwysiadu GaAs MMIC, mae'r cam allbwn yn mabwysiadu'r modiwl pŵer dwbl mynegai uchel a fewnforiwyd, yn cyflawni lefel allbwn uchel, ystumio isel a SNR uchel.
■ Mae'r mwyhadur cefnffyrdd allbwn 2 awyr agored hwn yn fwy cyfleus i'w ddadfygio oherwydd yr hidlydd deublyg plug-in, cyfartalwr, attenuator, tap allbwn a'r porthladdoedd canfod ar-lein gwyddonol a rhesymol.
Manylebau
Eitem | Uned | Paramedr Technegol | |
Llwybr Ymlaen | |||
Amrediad amledd | MHz | 45 (87) ~ 862/1003 (dewisol) | |
Enillion â sgôr (@ FZ110) | dB | 30 (mae'r cyn-gam yn mabwysiadu MMIC enillion isel) | 38 (mae'r cyn-gam yn mabwysiadu MMIC enillion uchel) |
Lefel mewnbwn wedi'i graddio | dBμV | 72 | 70 |
Lefel allbwn wedi'i raddio | dBμV | 102 | 108 (EQ6dB) |
Fflatrwydd yn y band | dB | ± 0.75 | ± 0.75 |
Ffigur sŵn | dB | ≤10 | ≤10 |
Colled dychwelyd | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / CSO | dB | ≥67 | ≥64 |
Oedi grŵp | ns | ≤10 (112.25 MHz / 116.68 MHz) | |
Cymhareb Arwydd-AC | % | <> | |
Ennill sefydlogrwydd | dB | -1.0 ~ +1.0 | |
Llwybr Dychwelyd | |||
Amrediad amledd | MHz | 5 ~ 65 | |
Enillion â sgôr (@ FZ110) | dB | 24 (Modiwlau gwahanol, enillion gwahanol. Gall y defnyddwyr eu nodi.) | |
Y lefel allbwn uchaf | dBμV | 110 | |
Fflatrwydd yn y band | dB | ≤ ± 0.75 | |
Ffigur sŵn | dB | ≤8 | |
Colled dychwelyd | dB | ≥16 | |
Cymhareb Arwydd-AC | % | <> | |
Perfformiad Cyffredinol | |||
Rhwystr nodweddiadol | Ω | 75 | |
Foltedd cyflenwad pŵer | V. | A: AC (150 ~ 250) V; B: AC (35 ~ 90) V. | |
Mae impulse yn gwrthsefyll foltedd | kV | > 5 (10 / 700μs) | |
Defnydd pŵer | W. | ≤20 | |
Dimensiwn | mm | 220 (L) * 205 (W) * 65 (H) | |
Nodyn: Mae paramedrau'r llawlyfr hwn yn cael eu mesur wrth fabwysiadu modiwl NEC wedi'i fewnforio. Defnyddiwch fodiwl arall, bydd y mynegeion ychydig yn wahanol. Sylw wrth ei ddefnyddio!
