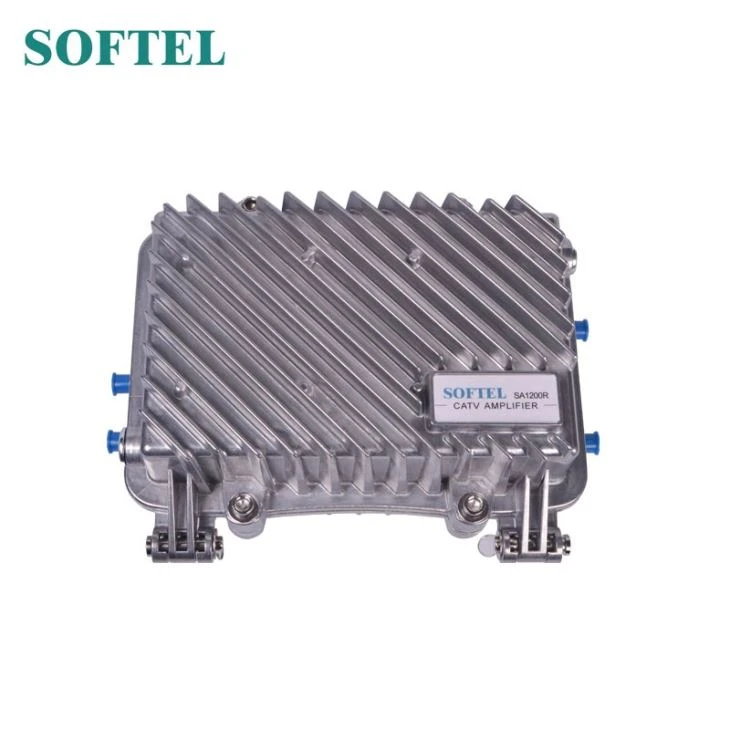

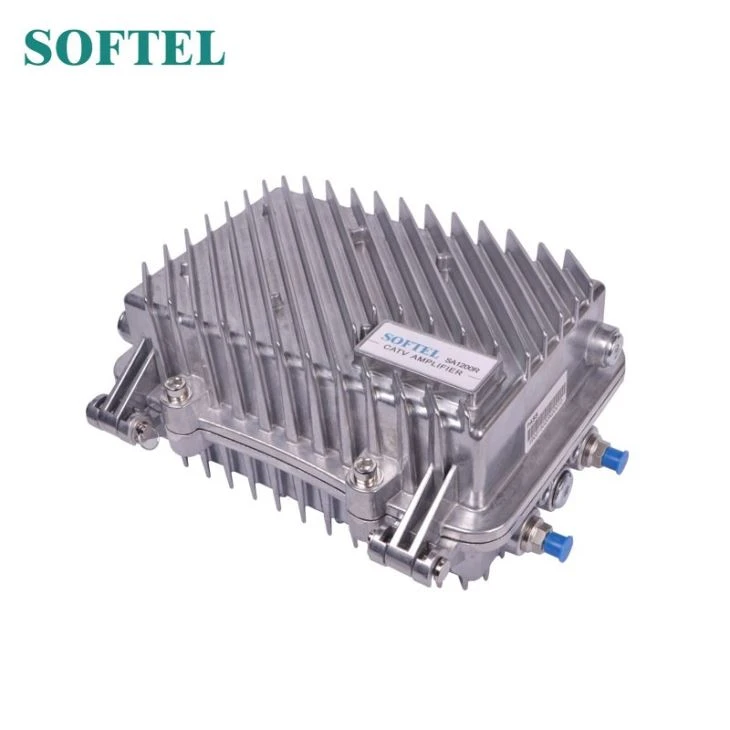

Mwyhadur Cefnffyrdd CATV gyda Llwybr Dychwelyd
Mae mwyhadur cefnffyrdd AGC dwyochrog SA1200 yn fwyhadur ennill uchel newydd. Mae'n mabwysiadu dyluniad cylched aeddfed a optimized, proses fewnol wyddonol a rhesymol, deunyddiau o ansawdd uchel, a chylched rheoli AGC perfformiad uchel adeiledig, sy'n sicrhau enillion sefydlog ac ystumiad isel. Y mwyhadur cefnffyrdd CATV hwn gyda llwybr dychwelyd yw'r offer dewis cyntaf ar gyfer rhwydwaith trawsyrru dwyochrog CATV mawr a maint canolig.
Nodweddion Perfformiad
■ Mae'n fwy cyfleus dadfygio oherwydd yr hidlydd deublyg plug-in, cyfartalwr sefydlog ac attenuator, tap allbwn plug-in, a'r porthladdoedd canfod ar-lein gwyddonol a rhesymol.
■ Cylched rheoli AGC perfformiad uchel wedi'i ddylunio orau posibl, gwneud y rheolaeth yn fwy manwl gywir a gweithrediad y signal yn fwy sefydlog.
■ Gall mwyhadur cefnffyrdd CATV gyda llwybr dychwelyd amser hir yn barhaus o dan gyflwr amgylcheddol gwael yn yr awyr agored, oherwydd y tai gwrth-ddŵr alwminiwm, cyflenwad pŵer newid dibynadwyedd uchel a system amddiffyn mellt lem.
Paramedrau Techneg
Eitem | Uned | Paramedr Technegol | ||||
Llwybr Ymlaen | ||||||
Amrediad amledd | MHz | 47/85 ~ 860/1003 | ||||
Enillion â sgôr (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Min enillion llawn (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Lefel Mewnbwn Graddedig | dBμV | 72 | ||||
Lefel Allbwn Graddedig | dBμV | 106/108 | ||||
Fflatrwydd Mewn Band | dB | ± 0.75 | ||||
Ffigur Sŵn | dB | ≤ 10 | ||||
Colled Dychwelyd | dB | ≥ 16 | ||||
ATT | dB | 1-18 (Sefydlog, camu 1dB, selectable) | ||||
EQ | dB | 1-15 (Sefydlog, camu 1dB, selectable) | ||||
C / CTB | dB | ≥67 | Cyflwr y prawf: 79 sianel. | |||
C / CSO | dB | ≥69 | ||||
Amledd Peilot AGC | MHz | 168.25 (Neu a nodwyd gan y defnyddiwr) | ||||
Nodwedd AGC | dB | ± 4 (mewnbwn) /VER0.5 (allbwn) | ||||
Oedi Grŵp | ns | ≤ 10 (112.25 MHz / 116.68 MHz) | ||||
Arwydd i Gymhareb Hum | % | <> | ||||
Ennill Sefydlogrwydd | dB | -1.0 ~ +1.0 | ||||
Llwybr Dychwelyd | ||||||
Ystod Amledd | MHz | 5 ~ 42/65 | ||||
Ennill Graddedig (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Lefel Allbwn Uchaf | dBμV | ≥ 110 | ||||
Fflatrwydd Mewn Band | dB | ± 0.75 | ||||
Ffigur Sŵn | dB | ≤ 12 | ||||
Colled Dychwelyd | dB | ≥ 16 | ||||
Cymhareb Rhyng-fodiwleiddio Cludwr i Ail Orchymyn | dB | ≥ 52 | Cyflwr y prawf: lefel allbwn 110dBμV, | |||
Oedi Grŵp | ns | ≤ 20 (57MHz / 59MHz) | ||||
Arwydd i Gymhareb Hum | % | <> | ||||
Nodweddion Cyffredinol | ||||||
Rhwystr Nodweddiadol | Ω | 75 | ||||
Porth Prawf | dB | -20 ± 1 | ||||
Foltedd Pwer | V. | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V. | ||||
Impulse Gwrthsefyll Foltedd (10 / 700μs) | kV | > 5 | ||||
Defnydd Pwer | W. | 22 | ||||
Dimensiwn | mm | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||
Pecyn
