Turner ASI IP Mewnbynnu Qam Modulator

Mewnbwn IP ASI Turner Mae Qam Modulator yn fodiwleiddio QAM perfformiad uchel a chost-effeithiol a gynlluniwyd gan Softel

Anfon ymchwiliad

Cyflwyniad Cynnyrch

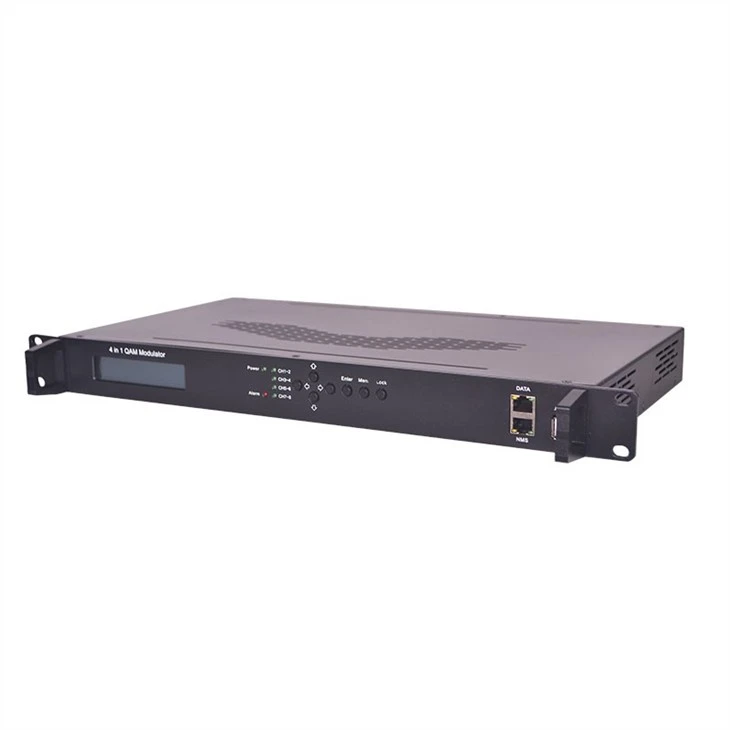

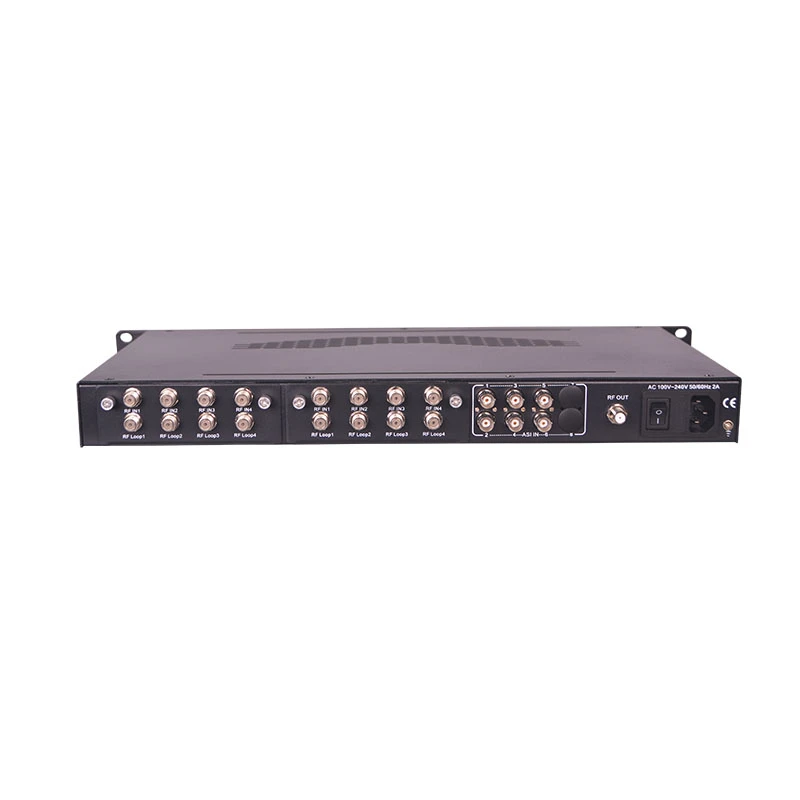

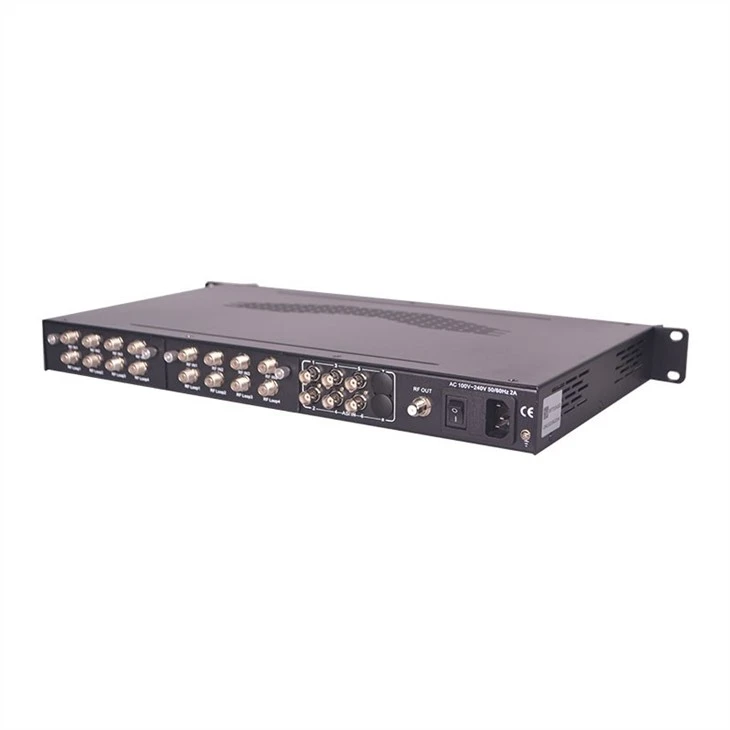

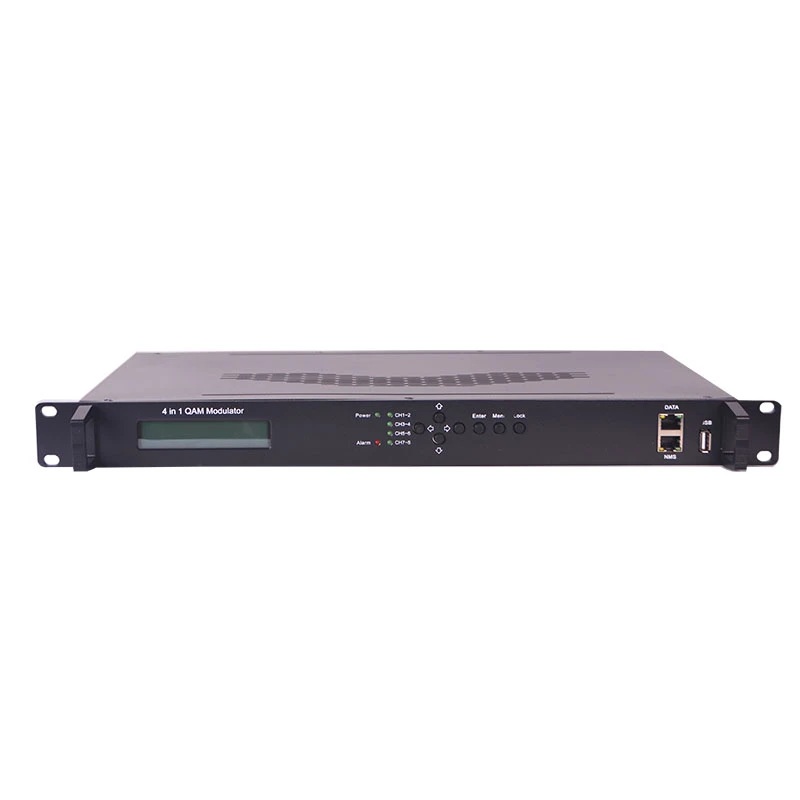

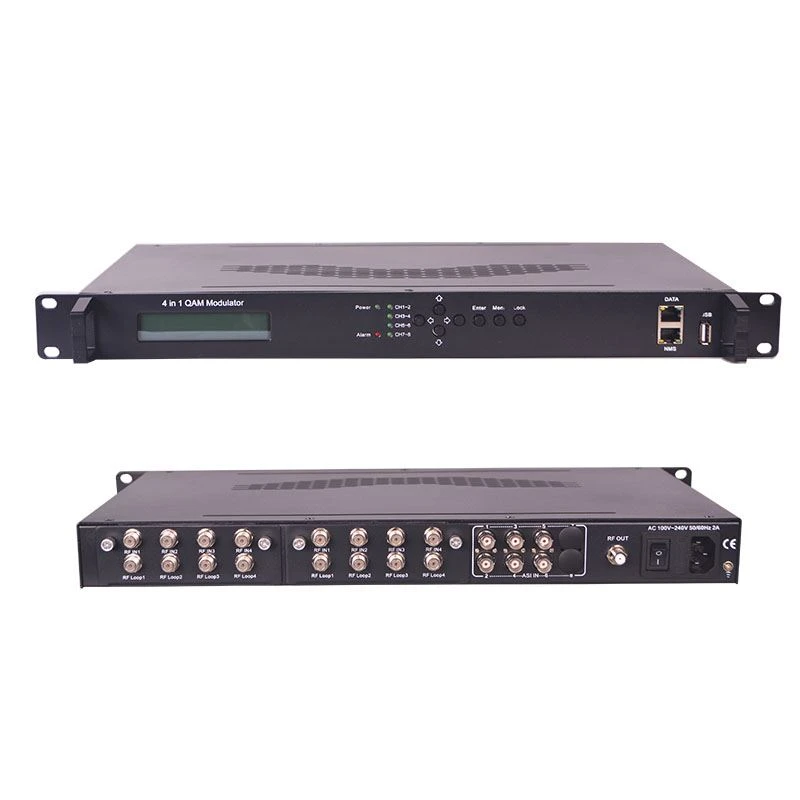

Mewnbwn IP ASI Turner Qam Modulator

Trosolwg o'r Cynnyrch

Turner, ASI, IP Mewnbynnu Qam Mae Modiwleiddio yn fodiwleiddio QAM perfformiad uchel a chost-effeithiol a gynlluniwyd gan Softel . Turner, ASI, IP Mewnbynnu Qam Mae gan Modiwleiddio nifer o borthladdoedd mewnbwn dewisol. Ar ôl amlblecsio, sgramblo a phroses fodiwleiddio QAM, yna mae'n rhoi 4 allbwn RF. Er mwyn bodloni gofynion amrywiol cwsmeriaid, mae'r ddyfais hon hefyd wedi'i harfogi â phorthladd IP i allbwn 4 MPTS dros CDU. Mae ei ddyluniad strwythur plygadwy yn hwyluso'n fawr y newid modiwlau (demodulator). Gall y pedwar CAMs/CIs (Dewisol) gyda modiwlau BISS roi mewnbwn i'r rhaglenni o 4 mewnbwn Tiwniwr. Mae ei ddyluniad strwythur plygadwy yn hwyluso'n fawr y newid modiwlau (dymchwel) yn ôl yr angen. Nodweddir Turner, ASI, IP Mewnbynnu Qam Modulator hefyd gyda lefel integredig uchel, perfformiad uchel a chost isel. Mae hyn yn hyblyg iawn i system ddarlledu CATV sydd newydd ei chynhyrchu.

Nodweddion allweddol

Mae porthladdoedd Mewnbwn Lluosog yn ddewisol:

8 DVB-C/S/S2 Tiwniwr FTA + 6 phorthladd mewnbwn ASI+256 mewnbwn IP (Fersiwn 1)

4 DVB-C/S/S2 Tuner gyda cham+6 porthladdoedd mewnbwn ASI (Fersiwn 2)

Cymorth 4 sianel multiplexing+4 channels scrambling+4 sianel QAM modulating

Cefnogi DVB-C yn llawn (EN300 429) ac ITU-T J.83A/B/C

Cefnogwch ddisgrifiad system sgramblo cyffredinol DVB etR289, safon efelychu

ETSI 101 197 ac ETSI 103 197

Cefnogi addasu PCR cywir

Cymorth PSI/SI editing and inserting

Mynegai perfformiad allbwn RF ardderchog, MER≥40db

Cymorth 4*Allbwn MPTS dros CDU

4 Cam yn dadgryptio sawl rhaglen o fewnbwn 4 Tuner (Dewisol)

Cymorth BISS descrambling (dim ond ar gyfer Fersiwn 2)

Cefnogi dangosydd LCD a bysellfwrdd

Cefnogi rheoli'r We, Diweddariadau drwy'r we a USB

Manylebau

Mewnbwn	8 DVB-C/S/S2 TIwniwr FTA + 6 mewnbwn ASI+256 Mewnbwn IP 1
	4 DVB-C/S/S2 Tuner gyda CAM + 6 ASI ersion 2
Adran y Tiwniwr	DVB-C	Safon	J.83A(DVB-C), J.83B, J.83C
		Amlder Mewnbynnu	30MHz-1000Mhz
		Conshadu	16/32/64/128/256 QAM
	DVB-S	Amlder Mewnbynnu	950-2150MHz
		Cyfradd symbolau	2-45Msps
		Cryfder Signalau	-65~-25dBm
		Dymchwel FEC	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Amlder Mewnbynnu	950-2150MHz
		Cyfradd symbolau	QPSK 1 0 45Mbauds
			8PSK 2 30Mbauds
		Cyfradd y cod	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Modd Dymchwel	QPSK, 8PSK
Lluosogi	Uchafswm Ail-wneud PID	Sianel mewnbynnu 128per
	Swyddogaeth	Ail-wneud PID (yn awtomatig neu â llaw)
		PCR cywir yn addasu
		Cynhyrchu tabl PSI/SI yn awtomatig
Sgramblo	Uchafswm efelychcrypt CA	4
	Safon	ETSI 101 197, ETSI 103 197
	Cysylltiad	Cysylltiad lleol/anghysbell
Modiwleiddio	Sianel QAM	4
	Safon	EN300 429/ITU-T J.83A/B/C
	MER	≥40db
	Amlder y RF	30 o 999MHz, cam 1KHz
	Lefel allbwn RF	-20 0dbm(87 o 107 dbμV),0.1db cam
	Cyfradd Symbolau	5.0Msps 9.0Msps, 1ksps yn camu
	Conshadu	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	Conshadu	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Lled band	8M	6M	6M
System	Rhyngwyneb lleol	LCD + botymau rheoli
	Pell	SCau Gwe
	Rheoli
	Ffrydio Allan	4*MPTS dros CDU allan (RJ45, 1000M, Unicast/Multicast)
	Iaith	Saesneg a Tsieinëeg
	Uwchraddio Meddalwedd	Gwe a USB
Cyffredinol	Dimensiwn (CyDH)	482mm×300mm×44.5mm
	Pwysau	3.7kg
	Tymheredd	0 0°C(Gweithred) ; -20 0°C(Storio)
	Pŵer	AC 100V±1050/60Hz;
		AC 220V±10%, 50/60HZ
	Defnydd	25W
