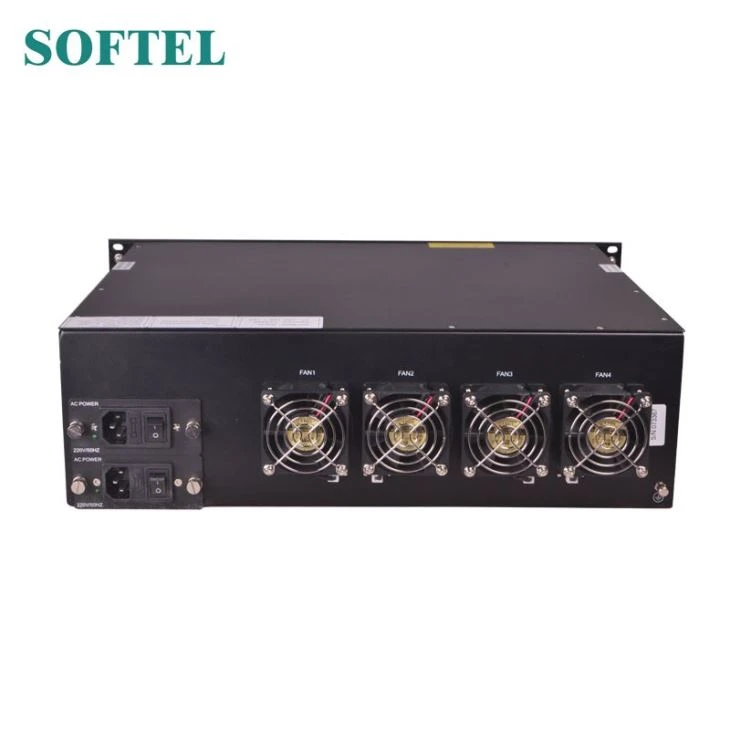

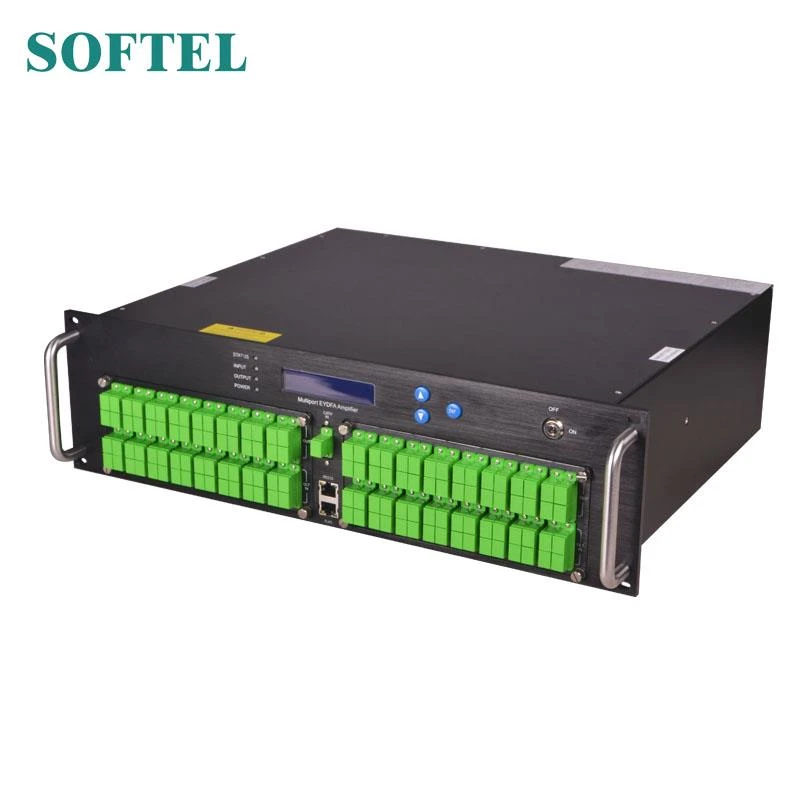

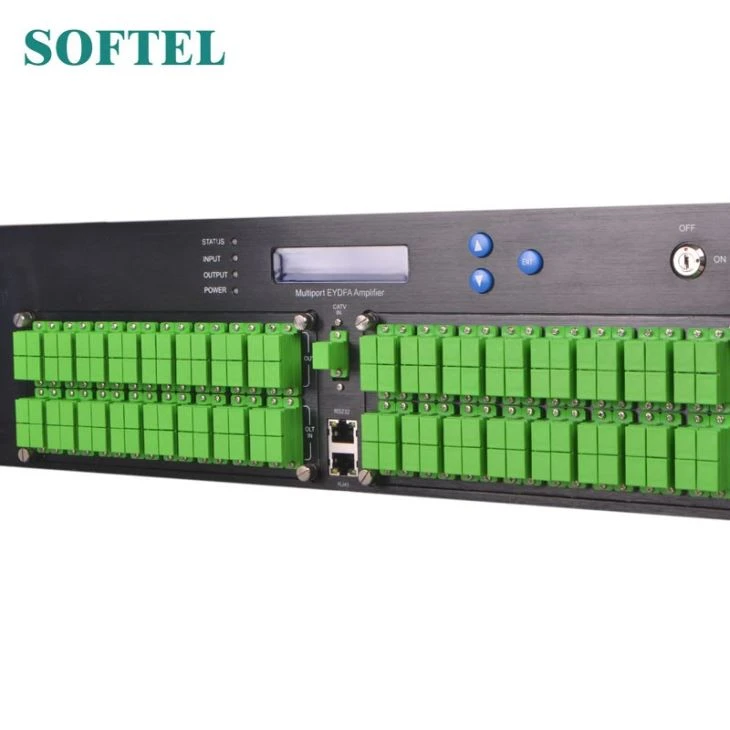

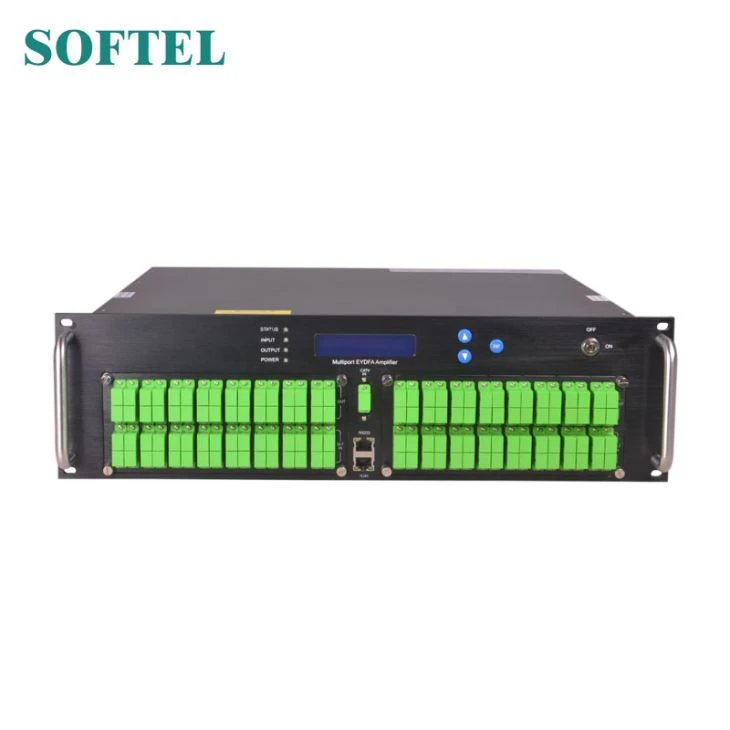

Mwyhadur Optegol EDFA
Mwyhadur Optegol Mae EDFA yn fwyhadur ffibr a chyflenwad pŵer wedi'i integreiddio mewn silff 1RU & 2RU. Fe'i cynlluniwyd ar gyfer CATV a'r cymwysiadau rhwydwaith optegol goddefol (PON) gan gynnwys HFC a RFoG.
Nodweddion Mwyhadur Optegol EDFA
(1) Mewnbwn sengl / deuol ar gyfer dewis, wedi'i ymgorffori mewn switsh optegol ar gyfer mewnbwn deuol, gellir gosod y pŵer newid wrth y botwm yn y panel blaen neu gan SNMP gwe.
(2) Allbwn y gellir ei addasu gan fotymau yn y panel blaen neu'r we SNMP, mae'r amrediad i lawr 4dBm
(3) Swyddogaeth cynnal a chadw gwanhau i lawr un-amser o 6dBm gan fotymau yn y panel blaen neu'r we SNMP, i hwyluso gweithrediad plwg poeth ffibr optegol heb ddiffodd y ddyfais
(4) Allbwn aml-borthladdoedd, gellir ei adeiladu yn 1310/1490 / 1550WDM.
(5) Porthladd safonol RJ 45 ar gyfer rheoli o bell, gallwn ddarparu contract allbwn a rheolwr gwe ar gyfer dewis, a hefyd gellir cadw caledwedd SNMP plug-in i'w ddiweddaru.
(6) Gydag allwedd laser i droi ymlaen / oddi ar y laser.
(7) Gyda swyddogaeth prawf RF.
(8) Yn mabwysiadu laser JDSU neu Oclaro Pump
(9) Mae Led yn arddangos cyflwr gweithio'r peiriant
(10) Cyflenwad pŵer plwg poeth pŵer deuol ar gyfer dewis, 90V ～ 250V AC neu -48V DC
Prif Baramedrau
Eitemau | Paramedr | |||||||||
Allbwn （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Allbwn （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Mewnbwn (dBm) | -8 ～ +10 | |||||||||
Ystod yr addasiad allbwn (dBm) | I Lawr 4 | |||||||||
gwanhau ar i lawr un-amser (dBm) | I Lawr 6 | |||||||||
Tonfedd （ nm ） | 1540 ～ 1565 | |||||||||
Sefydlogrwydd allbwn (dB) | <±> | |||||||||
Colled Dychwelyd Optegol （ dB ） | ≥45 | |||||||||
Cysylltydd Ffibr | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Ffigur Sŵn （ dB ） | <6.0 (mewnbwn=""> | |||||||||
Porthladd gwe | RJ45 (SNMP) | |||||||||
Defnydd Pwer （ W ） | ≤80 | |||||||||
Foltedd （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Temp Gweithio （ ℃ ） | -0 ～ 55 | |||||||||
Maint （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Nodiadau Pwysig
1. Osgoi llygaid yn uniongyrchol i'r allbwn.
2. Trowch y pŵer i ffwrdd yn gyntaf ac yna plygiwch i mewn neu allan y llinyn patsh
3. Mae gan EDFA ddylanwad bach iawn ar CSO a CTB, ond mae ganddo ddylanwad mawr yn C / N. Mae'r pŵer optegol mewnbwn yn dylanwadu ar y C / N. Mae mewnbwn optegol uchel yn cael C / N uwch. Gweler y data canlynol. Dylai'r mewnbwn optegol lleiaf fod yn 4dBm.
