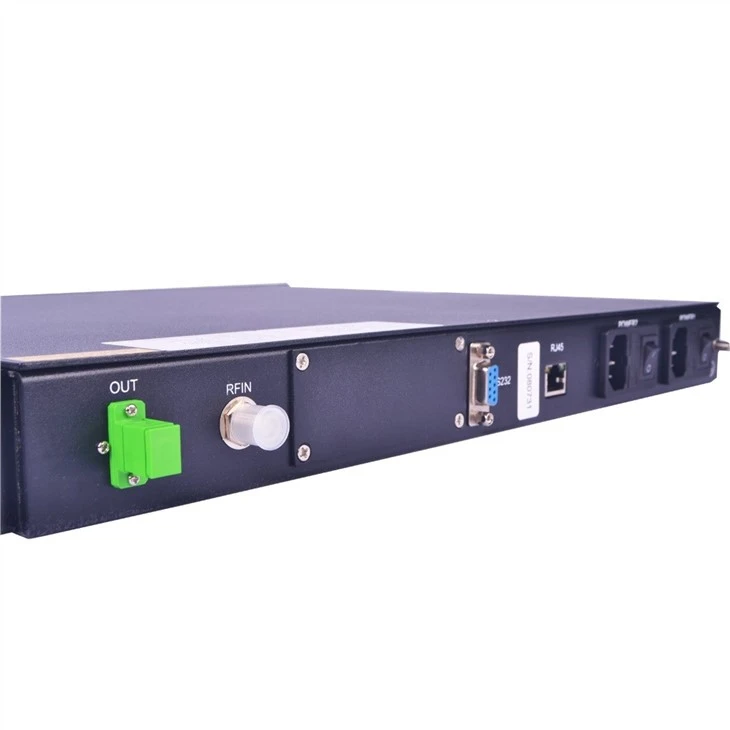

Derbynnydd Optegol 1330nm Gyda AGC MGC

Derbynnydd optegol 1330nm gydag AGC MGC

Mae gan y feddalwedd micro-brosesydd mewnol lawer o swyddogaethau megis monitro laser, arddangos rhifau, larwm trafferthion a rheoli ar-lein. Unwaith y bydd paramedr gweithio'r laser allan o'r ystod sefydlog, bydd golau coch yn disgleirio i'r larwm.

Mae'r cysylltydd safonol RS-232 yn ei gwneud hi'n bosibl rheoli ar-lein a monitro mewn man arall

Canllaw Gweithredol y Bwrdd Arddangos：

Pwyswch y botwm “Statws” yn y bwrdd, gellir gweld paramedr gweithio'r peiriant hwn yn ei dro fel a ganlyn,

1.Model:：ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30

Pwer 2.Output: arddangos pŵer allbwn y peiriant hwn（mW）.

Temp 3.Laser: mae'r laser yn gweithio rhwng 20 ℃ a 30 ℃. Os yw'r tymheredd allan o'r amrediad hwn, bydd y golau coch yn disgleirio i gynhesu.

4.Bias Cyfredol: Cerrynt rhagfarn y laser yw prif baramedr gweithio'r laser. Dim ond pan fydd y paramedr yn uwch na 30mA, gall cylched gyrru RF ddechrau gweithio. Bydd y golau coch yn tywynnu i rybuddio pan ddaw lefel gyrru RF allan o'r gwerth sefydlog.

5.REFRG Cyfredol：dangos cerrynt gweithio gwresogi neu oeri a all sicrhau bod y tymheredd safonol yn 25 ℃.

6.+ Prawf 5V（Yn darllen）：yn dangos Foltedd gwirioneddol fewnol o ± 5V.

Prawf 7.- 5V（Yn darllen）：yn dangos gwirioneddol-5V mewnol.

Prawf 8.+24V（Yn darllen）：yn dangos foltedd gwirioneddol mewnol o+24V.

Canllaw Gweithredu：

1.Archwiliwch y peiriant, y silff hon a'r pŵer i weld a yw'r cyflenwad pŵer yn dda.

2.Mae'r peiriant hwn yn mabwysiadu'r pŵer switsh gydag ansawdd uchel a sefydlogrwydd uchel sy'n ei gwneud yn addas i weithio mewn foltedd o 110V i 254 V.

3.Sicrhewch fod y cysylltydd yn lân cyn ei osod. Glanhewch y cysylltydd ffibr ag alcohol pur cyn cysylltu'r ffibr.

4.Ar ôl cysylltu'r pŵer, trowch y pŵer yng nghefn y bwrdd ymlaen. Bydd y sgrin yn dangos gwybodaeth sylfaenol y peiriant hwn. Ar ôl sawl eiliad, bydd y pŵer laser yn troi ymlaen yn awtomatig. Os yw'r peiriant yn iawn, bydd y golau canllaw cyflwr (Laser) yn troi o goch i wyrdd. A bydd y sgrin yn dangos cyflwr gweithio'r peiriant hwn i chi ar hyn o bryd.

5.Pwyswch y botwm “STATUS”, yna gallwch weld paramedrau'r peiriant hwn yn eu tro.

6.Os yw'r holl gyflwr gweithio uchod yn iawn, yna archwiliwch a all lefel mewnbwn RF fodloni'r cais yn yr adroddiad prawf. Os yw'n iawn, cysylltwch y mewnbwn RF â'r trosglwyddydd.
