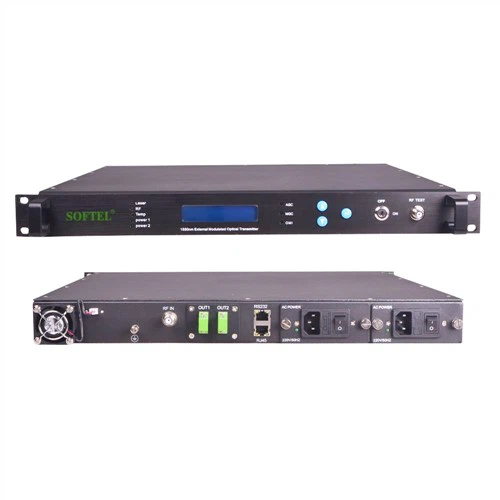

Trosglwyddydd allanol 1550Nm

Trosglwyddydd Optig Ffibr Allanol 1550nm



1550NM Trosglwyddydd Ffibr Allanol yw'r offer craidd yn system rhwydwaith RFTV. Mae RFTV yn ddarllediad analog angyfeiriol a fideo digidol. Mae'n mabwysiadu modd modiwleiddio effeithlonrwydd uchel ar gyfer ton cludwr RF a'i economi, hyblygrwydd a dilysrwydd lled band y tu hwnt i gymharu IPTV. Trwy fabwysiadu modd mynediad EPON, GEPON neu P2P i wireddu chwarae triphlyg a FTTX, mae rhwydwaith darlledu RFTV mewn tonfedd optegol 1550NM yn dal i chwarae rhan bwysig.





Paramedrau Technegol





Berfformiad			Mynegeion	Hychwanegith
Nodwedd optig	Tonfedd weithredol	(nm)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Tonfedd adj. hystod	(nm)	± 1.6 (± 200GHz)	ST1550EC
	Tonfedd adj. modd		± 0. 05nm camu	ST1550EU
	Sefydlogrwydd tonfedd	(Pm\/ gradd)	-1~0	Tc =20 ~ 70 gradd
	Linelliad	(MHz)	Teip. =0. 65	Fwhm (△ λ), (-3 db llawn lled)
	Cymhareb atal modd ochr	(db)	Yn fwy na neu'n hafal i 45	SMSR
	Dwyster sŵn cyfatebol		Llai na neu'n hafal i -160	Rin (20 ~ 1000MHz)
	Nifer y porthladd allbwn		2	Dewisol4,6
	Pŵer allbwn	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Colled dychwelyd	(db)	Yn fwy na neu'n hafal i 50
	Cysylltydd Optegol		FC\/APC	SC\/APC Dewisol, LC\/APC
Nodwedd rf	Lled band gwaith	(MHz)	47~862
	Lefel mewnbwn	(dbmv)	18~28	AGC
	Gwastadrwydd	(db)	Llai na neu'n hafal i ± 0. 75	47 ~ 862 MHz
	Colled dychwelyd	(db)	>16
	Rhwystriant mewnbwn	(Ω)	75
	Porthladd rf		F-femal
Nodwedd Cyswllt	Sianel Trosglwyddo		PAL-D\/60ch
	CNR1	(db)	Yn fwy na neu'n hafal i 53. 0	Gefn wrth gefn
	CNR2	(db)	Yn fwy na neu'n hafal i 51.5	Ffibr Optegol 65km, 0 dbm Derbyn
	CTB	(db)	Yn fwy na neu'n hafal i -65
	CSO	(db)	Yn fwy na neu'n hafal i -65
	Mae SBS yn ffrwyno	(DBM)	13~18	Haddasadwy
Nodwedd gyffredinol	Rhyngwyneb Rheoli Rhwydwaith SNMP		RJ45
	Rhyngwyneb cyfathrebu		RS232
	Cyflenwad pŵer	(Vac)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	Pŵer defnydd	(W)	50	Gwaith Pwer Sengl
	Temp gwaith.	(gradd))	-5~65	Temp peiriant. rheoli'n awtomatig
	Temp Storio.	(gradd))	-40~85
	Gweithredu lleithder cymharol	(%)	5~95
	maint	(")	19×14.5×1.75	Stype
			19×17.9×1.75	L-fath





Nodwedd Cynnyrch

• Perfformiad uchel: technoleg wedi'i modiwleiddio'n allanol, dim chirp laser, ystumiad gwasgariad isel, cymhareb difodiant uchel, gyda nodwedd ragorol o fewn 40 ~ 862 MHz.

• Mae lled band cul (0. 65MHz), sŵn is, laser tonnau parhaus DFB, yn broffidiol i leihau dylanwad y gwasgariad.

• Mae'r lled band gweithredu hyd at 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR yn fwy na neu'n hafal i 53dB a Mynegai CTB, CSO rhagorol. • SBS: 13 ~ 18dbm Addasadwy.

• Tonfedd safonol ITU, ± 200GHz (± 1.6Nm) y gellir ei haddasu.

• Mae modd AGC\/MGC yn ddewisol yn y fan a'r lle. Gellir optimeiddio OMI yn y fan a'r lle.

• Rhyngwyneb cyfathrebu perffaith RS232.

• Swyddogaeth Rheoli Rhwydwaith SNMP Uwch.

• 1+1 copi wrth gefn cyflenwad pŵer, newid yn awtomatig.

• Rheoli auto tymheredd casin.

• Cymhareb P\/P Ardderchog.
