Derbynnydd Optegol Awyr Agored Llwybr 4 Ffordd
1 GHZ heb lwybr dychwelyd

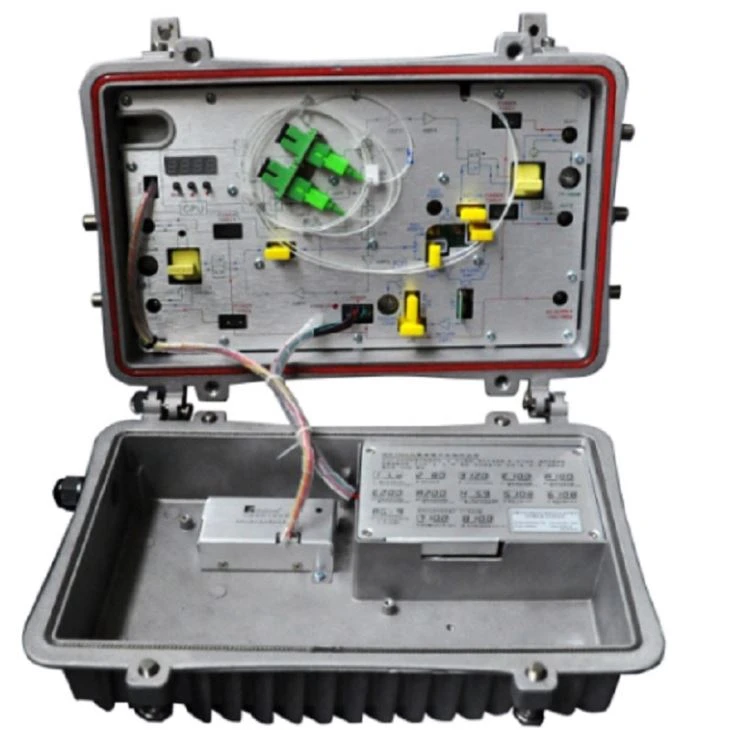

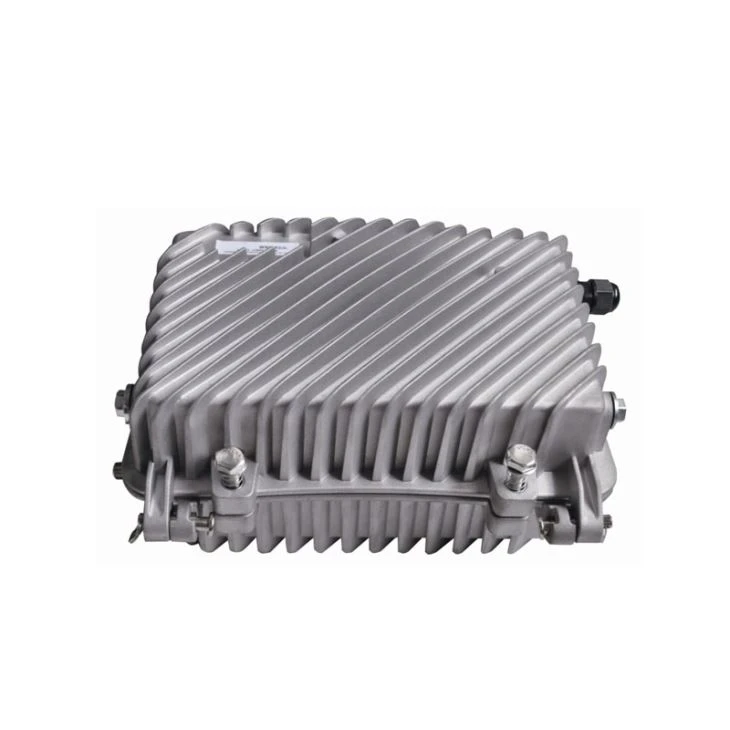

Derbynnydd Optegol Awyr Agored Llwybr 4 Ffordd
SR1014Bis un o'r prif gyfarpar i adeiladu'r rhwydwaith CATV. Mae'r cyn-fwyhadur yn mabwysiadu MMIC llawn-GaAs, mae ôl-fwyhadur yn mabwysiadu modiwl GaAs. Mae dyluniad cylched optimeiddiedig ynghyd â'n profiad dylunio proffesiynol 10 mlynedd, yn gwneud i'r offer gyflawni mynegeion perfformiad da.
Nodweddion Perfformiad
1. Gyda Converter Photoelectric PIN ac Ymateb Uchel.
2. Dyluniad cylched optimeiddio, cynhyrchu proses UDRh, llwybr signal optimeiddio, trosglwyddo signal ffotodrydanol rhuglder.
3. Gyda RF arbenigol yn gwanhau IC, Llinol da o RF a chydraddoldeb a chywirdeb uchel.
4. Mae GaAs yn ymhelaethu, yn pweru allbwn dwbl, yn ennill yn uchel ac yn ystumio isel.
5. Statws gweithio rheolaeth microbrosesydd, mae LED yn dangos yr holl baramedrau, gweithrediad cyfleustra a sefydlogrwydd uchel.
6. Perfformiad AGC Optimeiddio, pan fo'r ystod pŵer mewnbwn yn 92dBm, mae lifer allbwn y derbynnydd optegol awyr agored llwybr dychwelyd 4 ffordd hwn, CTB a CSO yn cadw'n gyson.
7. Rhyngwyneb cyfathrebu data wrth gefn, mae'n gyfleus cysylltu ag ymatebydd rheoli rhwydwaith, gan gysylltu â'r system rheoli rhwydwaith.
Paramedrau
Eitem | Derbynnydd Optegol Awyr Agored Llwybr 4 Ffordd |
Derbyn Pŵer Optegol | -9 ~ +2 dBm |
Colled Dychwelyd | GG gt; 45 dB |
Tonfedd Optegol | 1100 ~ 1600 nm |
Math o Gysylltydd | FC / APC, SC / APC |
Math o Ffibr | Modd Sengl |
C/N | ≥ 51-2dBm Mewnbwn dB |
C / CTB | ≥ 65 dB |
C / CSO | ≥ 60 dB |
Ystod Amledd | 45 ~ 1003 MHz |
Fflatrwydd yn y Band | ± 0.75 dB |
Lefel Allbwn Graddedig | ≥ 108 dBμV |
Lefel Allbwn Uchaf | ≥ 112 dBμV |
Colli Dychweliad Allbwn | ≥14 dB |
Rhwystr Allbwn | 75 Ω |
Ystod EQ Rheoli Electronig | 0 ~ 10 dB |
Ystod ATT Rheoli Electronig | 0 ~ 20 dBμV |
Tonfedd Trosglwyddo Optegol | 1310 ± 10 nm |
Pwer Optegol Allbwn | 1 ~ 5 dBm |
Math o Gysylltydd | FC / APC, SC / APC |
Ystod Amledd | 5 ~ 65 MHz neu yn unol â gofynion y defnyddiwr |
Fflatrwydd yn y Band | ± 1dB |
Lefel Mewnbwn | 72 ~ 85 dBμV |
Rhwystr Allbwn | 75 Ω |
Foltedd Cyflenwi | AAC150 ~ 265V BAC35 ~ 90V |
Tymheredd Gweithredu | -40~60 |
Tymheredd Storio | -40~65 |
Lleithder Cymharol | Uchafswm 95% Dim Anwedd |
Defnydd | ≤ 28 VA |
Dimensiwn | 340 (L)╳ 235 (W)╳ 140 (H) |
