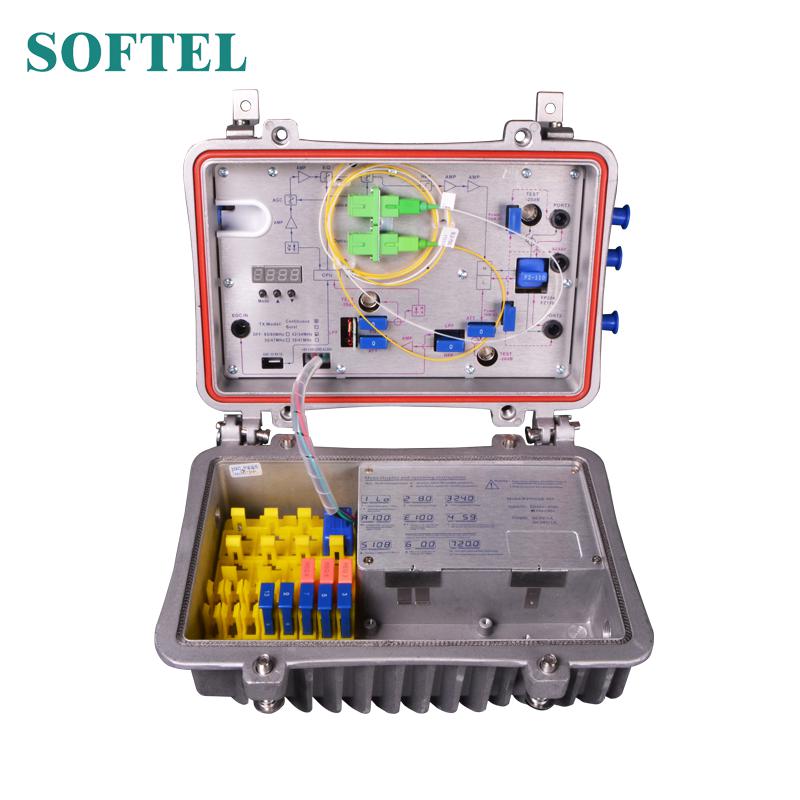

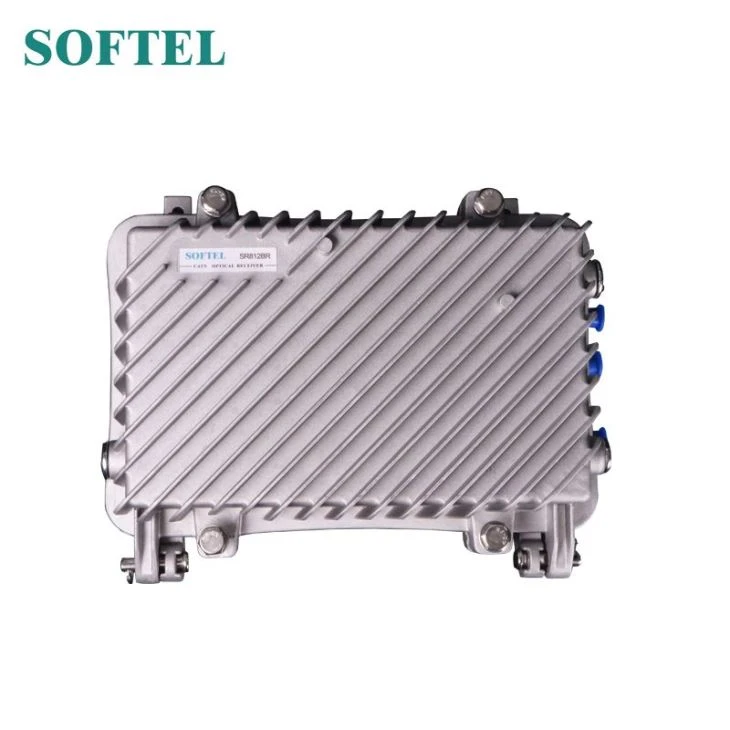

Derbynnydd Optegol Awyr Agored Llwybr 2 Ffordd
SR812ST yw ein derbynnydd optegol rhwydwaith CATV dau allbwn gradd uchel diweddaraf. Mae'r cyn-fwyhadur yn mabwysiadu MMIC llawn-GaAs, mae ôl-fwyhadur yn mabwysiadu modiwl GaAs. Mae rheolaeth microbrosesydd, arddangos y paramedrau yn ddigidol, y dadfygio peirianneg yn arbennig o hawdd.
Nodweddion Perfformiad
Tiwb trosi ffotodrydanol PIN 1.High ymateb.
Mae dyluniad cylched 2.Optimized, cynhyrchu proses UDRh, llwybr signal wedi'i optimeiddio, yn gwneud trosglwyddiad signal ffotodrydanol y derbynnydd dychwelyd optegol awyr agored 2 ffordd hwn yn fwy llyfn.
Sglodion gwanhau RF arbennig, gyda gwanhau RF da a llinellol ecwilibriwm, cywirdeb uchel.
Dyfais mwyhadur 4.GaAs, allbwn pŵer dwbl, gydag enillion uchel ac ystumiad isel.
Mae offer rheoli 5.Single Chip Microcomputer (SCM) yn gweithio, LCD yn arddangos y paramedrau, cyfleustra a gweithrediad greddfol, a pherfformiad sefydlog.
Perfformiad AGC rhagorol, pan fo'r ystod pŵer optegol mewnbwn yn －9 ～ ＋ 2dBm, mae'r lefel allbwn yn aros yr un fath, mae CTB a CSO yn ddigyfnewid yn y bôn.
7. Gall rhyngwyneb cyfathrebu data a ddiogelir, gysylltu ag ymatebydd rheoli rhwydwaith dosbarth,, mynediad at system rheoli rhwydwaith.
Gall allyriadau 8.Return ddewis modd byrstio i leihau cydgyfeiriant sŵn yn sydyn a lleihau nifer y derbynnydd forepart.
Paramedr Techneg
Eitem | Uned | Paramedrau Technegol | |||
Ymlaen rhan derbyn optegol | |||||
Paramedrau Optegol | |||||
Derbyn Pwer Optegol | dBm | -9 ~ +2 | |||
Colled Dychwelyd Optegol | dB | > 45 | |||
Tonfedd Derbyn Optegol | nm | 1100 ~ 1600 | |||
Math o Gysylltydd Optegol | FC / APC, SC / APC neu a nodwyd gan y defnyddiwr | ||||
Math o Ffibr | Modd Sengl | ||||
Perfformiad Cyswllt | |||||
C / N. | dB | ≥ 51 (mewnbwn -2dBm) | |||
C / CTB | dB | ≥ 65 | Lefel Allbwn 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
Paramedrau RF | |||||
Ystod Amledd | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Fflatrwydd yn y Band | dB | ± 0.75 | ± 0.75 | ||
Lefel Allbwn Graddedig | dBμV | ≥ 108 | ≥ 108 | ||
Lefel Allbwn Uchaf | dBμV | ≥ 114 | ≥ 112 | ||
Colli Dychweliad Allbwn | dB | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
Rhwystr Allbwn | Ω | 75 | 75 | ||
Ystod EQ Rheoli Electronig | dB | 0 ～ 15 | 0 ～ 15 | ||
Ystod ATT Rheoli Electronig | dBμV | 0 ～ 20 | 0 ～ 20 | ||
Dychwelwch Ran Allyriad Optegol | |||||
Paramedrau Optegol | |||||
Tonfedd Trosglwyddo Optegol | nm | 1310 ± 10, 1550 ± 10 neu a bennir gan y defnyddiwr | |||
Pwer Optegol Allbwn | mW | 0.5, 1, 2 | |||
Math o Gysylltydd Optegol | FC / APC, SC / APC neu a nodwyd gan y defnyddiwr | ||||
Paramedrau RF | |||||
Ystod Amledd | MHz | 5 ~ 65 (neu wedi'i nodi gan y defnyddiwr) | |||
Fflatrwydd yn y Band | dB | ± 1 | |||
Lefel Mewnbwn | dBμV | 72 ~ 85 | |||
Rhwystr Allbwn | Ω | 75 | |||
Ystod Dynamig NPR | dB | ≥15 (NPR≥30 dB) | ≥10 (NPR≥30 dB) | ||
Perfformiad Cyffredinol | |||||
Foltedd Cyflenwi | V. | A: AC (150 ~ 265) V; B: AC (35 ~ 90) V. | |||
Tymheredd Gweithredu | ℃ | -40 ~ 60 | |||
Tymheredd Storio | ℃ | -40 ~ 65 | |||
Lleithder Cymharol | % | Uchafswm 95% dim cyddwysiad | |||
Defnydd | VA | ≤ 30 | |||
Dimensiwn | mm | 260 （L） * 200 （W） * 130 （H） | |||
