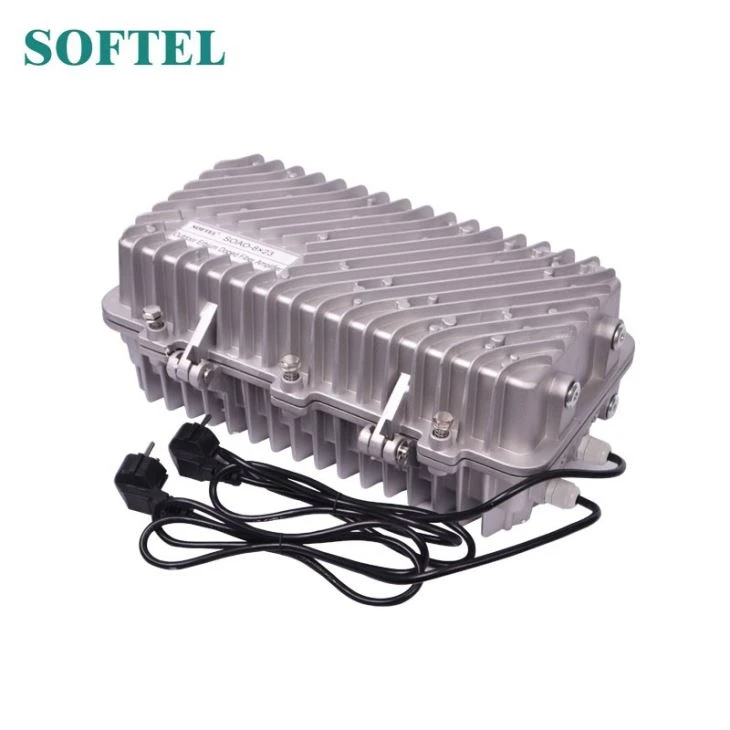

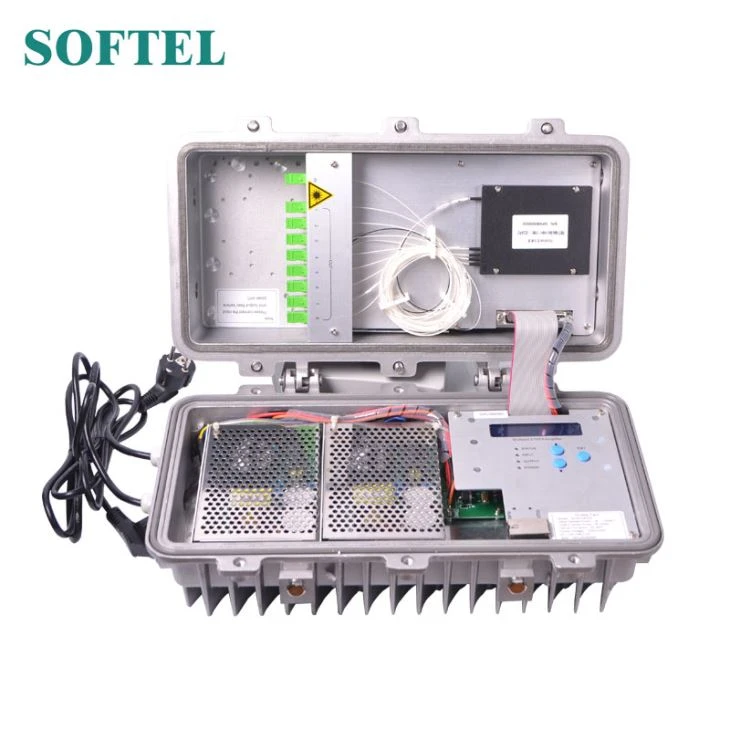

EDFA awyr agored
EDFA awyr agored
Disgrifiad o'r cynnyrch
Mae SOA1550series awyr agored EDFA yn fwyhadur optegol atgyfnerthu CATV gyda band sbectrwm ennill o fewn 1540 ~ 1565nm. Mae'r math hwn o fwyhadur optegol wedi'i gynllunio ar gyfer sianelau ingle neu sianeli rhuban parhaus 1 ~ 8 (tonfedd ITU). Roedd Itis yn cael ei gymhwyso amlaf ac yn eang o'i gymharu â mwyhadur optegol arall yn system CATV.
Nodweddion Cynnyrch
Y lled band gweithredol yw 1540 ~ 1563nm
Mae o sŵn isel, allbwn uchel a dibynadwyedd uchel
Detholiad dan reolaeth APC, ACC, ATC (SOA1550 / P)
Mae ganddo gyfarwyddyd goruchwylio pwerus RS232
Mae yna dri opsiwn allanol: 1U (stander 19 ”), 3D (12.4”, 3U, math Desg) a modulator

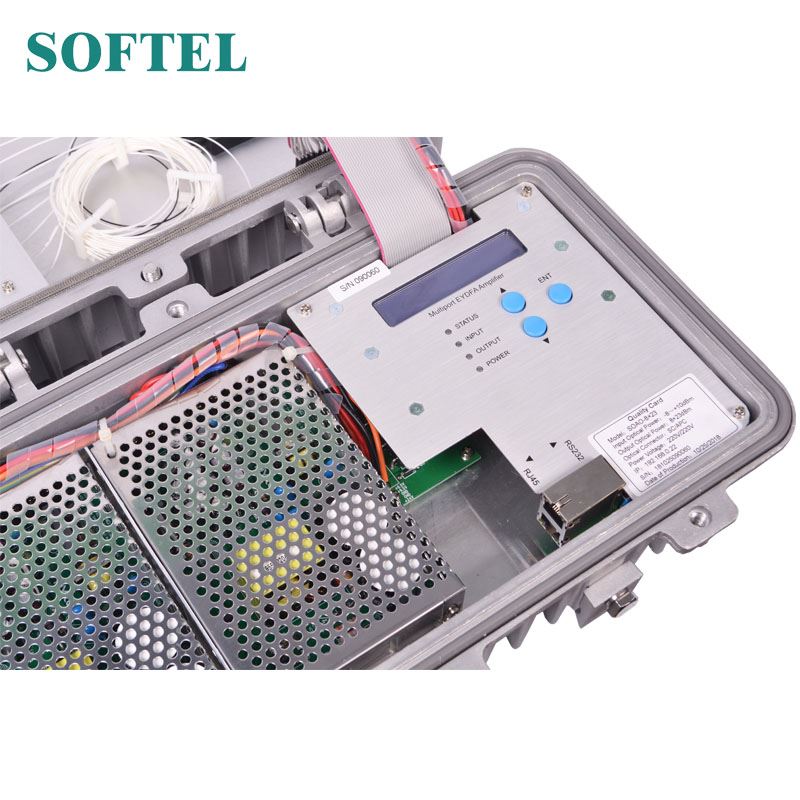

Y tu allan 1U a 3D, gan gynnig ymddangosiad statws a gwneud diagnosis o fai gyda LCD, rhyngwyneb cyfathrebu safonol RS232, swyddogaeth rheoli rhwydwaith SNMP
Cymhwyso modelau 3D i addasu i'r labordy
Cymhareb P / P rhagorol yn yr ardal
Prif geisiadau
Mae'n berthnasol ar gyfer AM CATV, Digital CATV, DBS& Cais MMDS, FTTP, FTTx PON a Labordy.
Mynegai Techneg o EDFA Awyr Agored
Perfformiad | Mynegai | Atodiad | ||||
| Munud | Teip | Max | ||||
Nodwedd optig | Amrediad tonfedd llawdriniaeth (λ) | (nm) | 1540 | 1563 | CATV | |
Pwer mewnbwn | (dBm) | -10 | +10 | |||
Pŵer allbwn Maximim | (dBm) | +10 | +26 | Pin=0dBm | ||
Amrediad addasadwy pŵer allbwn | (dBm) | -6 | 0 | SOA1550 / P. | ||

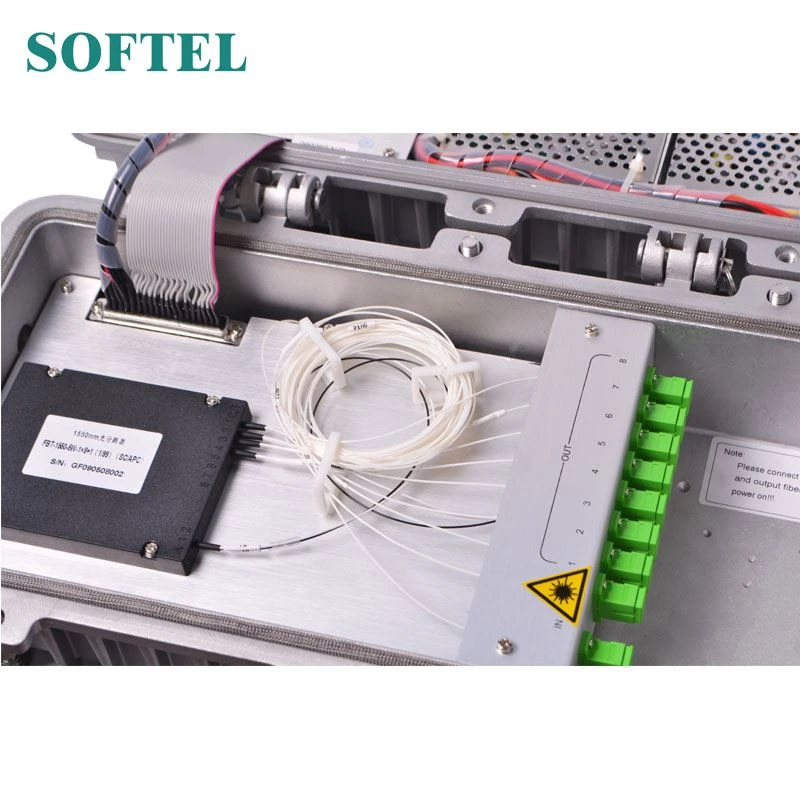

| Nifer y porthladdoedd allbwn | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Gwahaniaeth pob pŵer allbwn | (dB) | -0.5 | +0.5 | |||
Ffigwr sŵn (Pin=0dBm) | (dB) | 6.3 | SOA1526 | |||
Colli dibyniaeth polareiddio | (dB) | 0.3 | ||||
Ennill dibyniaeth polareiddio | (dB) | 0.3 | ||||
Gwasgariad modd polareiddio | (ps) | 0.3 | ||||
Arwahanrwydd mewnbwn / allbwn | (dB) | 30 | ||||
Gollyngiadau pŵer pwmp | (dBm) | -30 | ||||
Colled adleisio | (dB) | 55 | APC | |||
Nodwedd gyffredinol | Rhyngwyneb rheoli rhwydwaith SNMP | RJ45 | ||||
| Rhyngwyneb cyfathrebu | RS232 | |||||
Cyflenwad pŵer | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Defnydd pŵer | (W) | 50 | ||||
Tymheredd gwaith. | (℃) | -5 | 65 | |||
Tymheredd storio. | (℃) | -40 | 80 | |||
Lleithder cymharol gweithredol | (%) | 5 | 95 | |||
| Maint (W) × (D) × (H) | (mm) | 483×368×44 | 1RU (19") | |||
| 315×391×133 | 3D (12.4", math desg) | |||||
| 399×244×165 | Y tu allan | |||||
Sylw: Gall y defnyddiwr addasu pŵer allbwn
