CATV Fiber optig nod

Mae'r nod optegol awyr agored dwy ffordd hwn yn berffaith i adeiladu'r rhwydwaith band eang ardal fetropolitan HFC o ansawdd uchel.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

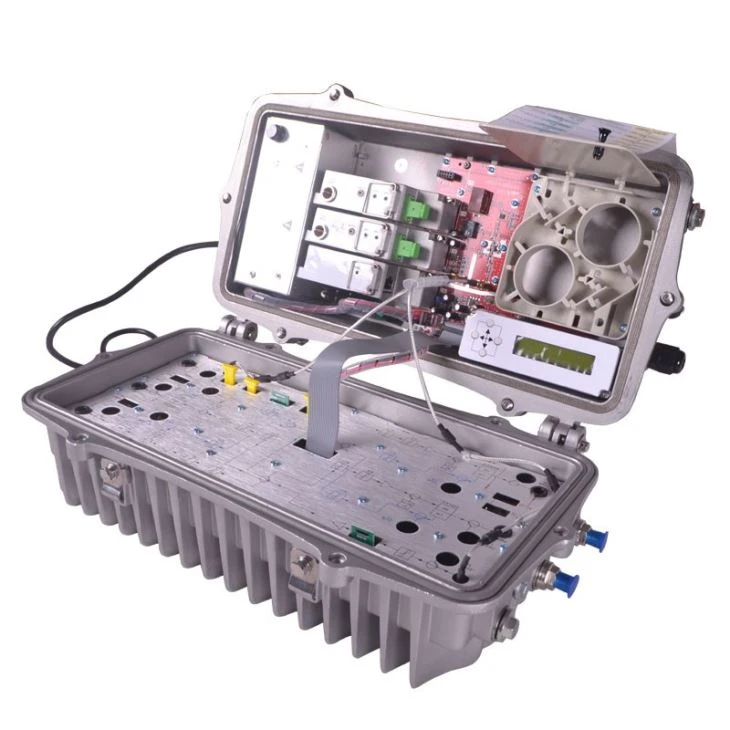

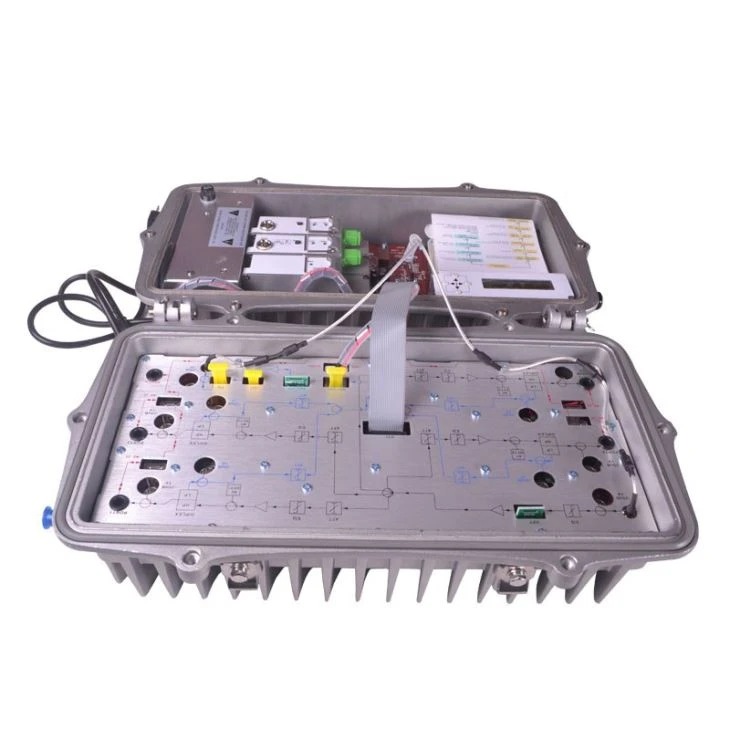

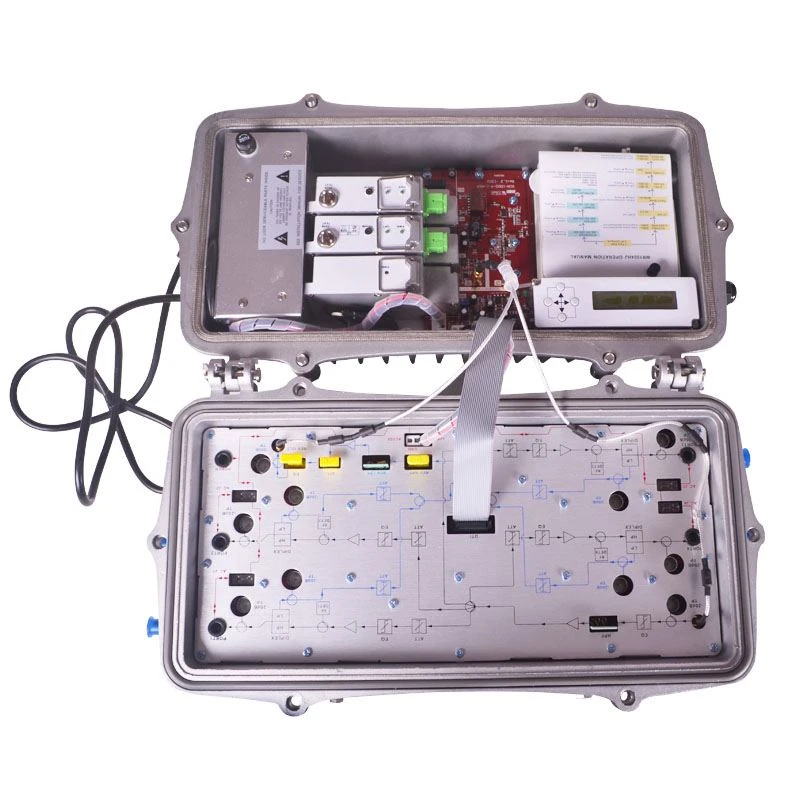

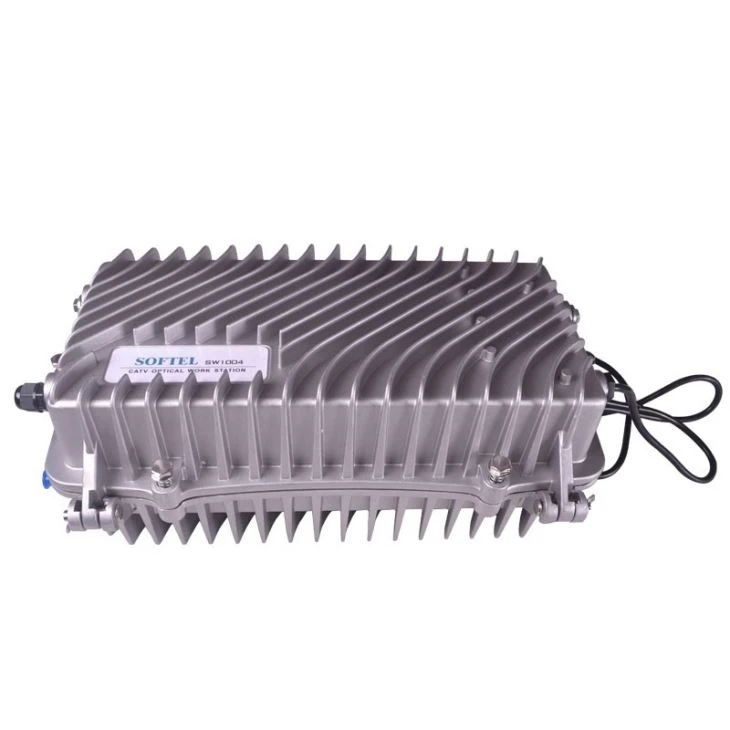

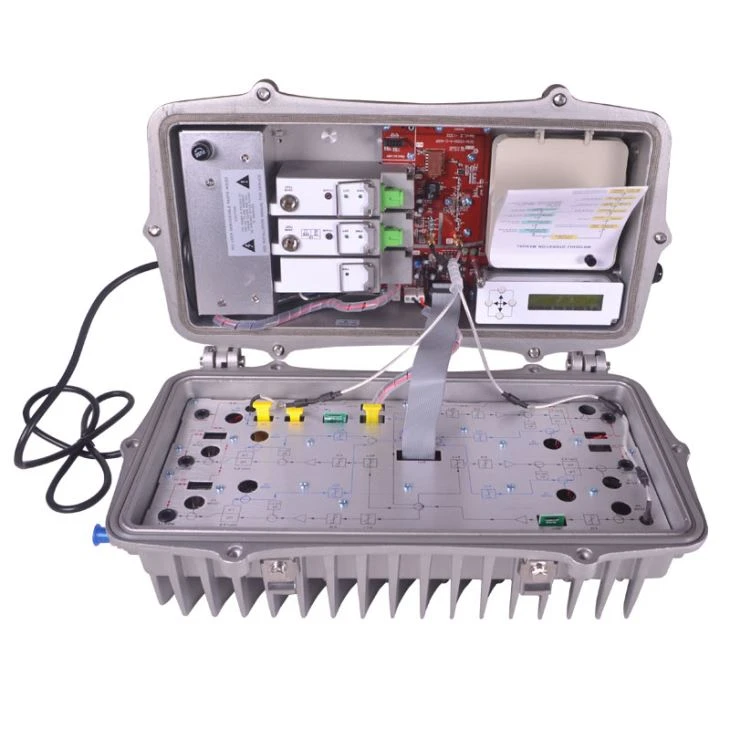

CATV Fiber optig nod

Crynodeb

SR1004 awyr agored Mae nod optegol yn offer ar y cyd optegol dwy-ffordd sy'n seiliedig ar flynyddoedd lawer o brofiad ymchwil o offer trosglwyddo ffibr CATV HFC, a ddatblygwyd yn benodol ar gyfer rhwydwaith band eang ardal fetropolitanaidd dwy ffordd y fframwaith. Mae hwn CATV ffibr optig yn ddewis gwych i adeiladu'r rhwydwaith band eang ardal fetropolitanaidd HFC yn y bigyfeiriadol o ansawdd uchel.

Nodweddion

1. rheoli CPU llawn y gwaith peiriant, LCD yn dangos y paramedrau, megis y lefel mewnbwn/allbwn. Mae gweithrediad rheoli amrywiol yn gyfleus ac yn reddfol, ac mae perfformiad yn sefydlog. Wedi lleihau nifer fawr o ategolion dewisol.

2. Mae hyn yn SR1004 Fiber OpTIC Mae CATV yn mabwysiadu technoleg AGC uwch optegol, ystod rheoli optional AGC: + 2dBm ~-9/-8/-7dBm addasadwy.

3. Mae dau-sianel signal optegol yn gwneud copi wrth gefn ei gilydd, yn gallu gosod cyflwr newid awtomatig yn fympwyol, gellir hefyd ei osod i newid â llaw.

4. optimeiddio dylunio cylched, proses gynhyrchu UDRH, optimeiddio'r llwybr signal cyfan, gwneud y signal ffotoelectronig yn trosglwyddo mwy sefydlog, mynegai llinellol RF uwch.

5.professional RF trydanol sglodyn gwanhau addasadwy, RF trydanol y gylchred ecwilibriwm gymwysadwy, llinogrwydd da, cywirdeb uchel.

6. dyfais Amplifier GaAs, tobler pŵer allbwn, ennill uchel ac ystumio isel.

7. Mae'r llwybr dychwelyd yn mabwysiadu microsglodyn proffesiynol RF addasadwy yn hytrach na'r switsh tair gwladwriaeth.

Paramedrau technegol

Eitem	Uned	Fiber OpTIC node CATV SR1004
Ymlaen llwybr optegol derbyn rhan
Paramedrau optegol
Derbyn pŵer optegol	dBm	-9 ~ + 2
Ystod pŵer optegol AGC	dBm	(-9dBm/-8dBm/-7dBm) — (+ 2dBm) addasadwy
Colli dychwelyd optegol	Cronfa ddata	} 45
Tonfedd derbyn optegol	NM	1100 ~ 1600
Math o gysylltydd optegol		FC/APC, SC/APC (neu a bennir gan y defnyddiwr)
Math ffibr optegol		Modd sengl
Perfformiad Cyswllt
C/N	Cronfa ddata	≥ 51
C/CTB	Cronfa ddata	≥ 65
C/CSO	Cronfa ddata	≥ 60
Paramedr RF
Ystod amledd	MHz	47/85 ~ 862/1003
Flatness mewn band	Cronfa ddata	± 0.75
Lefel allbwn graddedig	dBμV	≥ 108
Lefel allbwn uchaf	dBμV	≥ 112
Colli elw allbwn	Cronfa ddata	≥ 16
Impedance allbwn	Ω	75
Llwybr dychwelyd optegol trosglwyddo par
Paramedr optegol
Tonfedd trosglwyddo optegol	NM	1310 ± 10, 1550 ± 10 neu a bennir gan y defnyddiwr
Math laser		DFB neu laser FP
Pŵer optegol allbwn	Mw	0.5, 1, 2, 3, 4
Math o gysylltydd optegol		SC/APC, FC/APC
Paramedr RF
Ystod amledd	MHz	5 ~ 65
Flatness mewn band	Cronfa ddata	± 0.75
Lefel mewnbwn	dBμV	75 ~ 85
Colli dychwelyd mewnbwn	Cronfa ddata	≥ 16
Impedance allbwn	Ω	75
Ystod ddeinamig NPR	Cronfa ddata	≥ 15 (NPR ≥ 30 dB) Defnyddio laser DFB	≥ 10 (NPR ≥ 30 dB) Defnyddio laser FP
Perfformiad cyffredinol
Foltedd pŵer	V	A:AC 135 ~ 250 V/50Hz; B:AC (DC) 35 ~ 90V/50Hz
Gweithredu tymheredd	° C	-30 ~ + 70
Tymheredd storio	° C	-30 ~ + 70
Lleithder cymharol	％	Uchafswm o 95% nad yw'n cyddgrynhoi
Defnydd	Cy	≤ 70
Dimensiwn	Mm	430 (L) ╳ 250 (W) ╳ 170 (H)
