Nod optegol modiwlaidd awyr agored
Mae y nod optegol modiwlaidd yn yr awyr agored SR812S yw ein derbynnydd optegol rhwydwaith CATV newydd gyda phrisiau ansawdd a chystadleuol gwych.
Nodweddion perfformiad
Tiwb trosi ffotodrydanol PIN ymateb uchel.
Dylunio cylched optimized, UDRh prosesu cynhyrchu, llwybr signal optimized, gwneud y signal ffotodrydanol trosglwyddo yn fwy llyfn.
Sglodion gwanhau RF arbenigol, yn dda ar gyfer gwanhau a ecwilibriwm llinol, cywirdeb uchel.
Dyfais Amplifier GaAs, pŵer dwbl allbwn, ennill uchel ac ystumio isel.
Statws gweithio rheoli microbrosesydd, digidol arddangos y paramedrau, cyfleustra a gweithrediad greddfol, a pherfformiad Sefydlog.
Mae perfformiad ardderchog gan AGC, pan fydd y mewnbwn yn ystod pŵer optegol yn-8 ~ + 2dBm, mae lefel yr allbwn yn cadw heb ei newid, CTB a CSO yn y bôn yn ddigyfnewid.
Paramedrau techneg
Eitem | Uned | Nod optegol modiwlaidd awyr agored | |
Paramedrau optegol | |||
Cael pŵer optegol | dBm | -8 ~ + 2 | |
Colli dychwelyd optegol | Cronfa ddata | } 45 | |
Optegol sy'n derbyn Donfedd | NM | 1100 ~ 1600 | |
Math o gysylltydd optegol | FC/APC, SC/APC neu a bennir gan y defnyddiwr | ||
Math ffibr | Modd sengl | ||
Cysylltu perfformiad | |||
C/N | Cronfa ddata | ≥ 51 (-2dBm mewnbwn) | |
C/CTB | Cronfa ddata | ≥ 65 | Lefel allbwn 106 dBμV cytbwys 6dB |
C/CSO | Cronfa ddata | ≥ 60 | |
Paramedrau RF | |||
Ystod amledd | MHz | 45 ~ 862 | |
Flatness mewn band | Cronfa ddata | ± 0.75 | |
Lefel allbwn graddedig | dBμV | ≥ 106 | |
Lefel allbwn uchaf | dBμV | ≥ 110 | |
Colli elw allbwn | Cronfa ddata | ≥ 14 | |
Impedance allbwn | Ω | 75 | |
Rheolaeth electronig EQ Ystod | Cronfa ddata | 0 ~ 10 | |
Rheoli electronig ATT Ystod | dBμV | 0 ~ 20 | |
Perfformiad cyffredinol | |||
Foltedd cyflenwi | V | AC (130 ~ 265) V neu AC (35 ~ 85) V | |
| Tymheredd gweithredu | ° C | -40 ~ 60 |
Lleithder cymharol | % | Max 95% dim cyddwysiad |
Defnydd | Va | ≤ 15 |
Dimensiwn | Mm | 185 (L) ╳ 140 (W) ╳ 91 (H) |

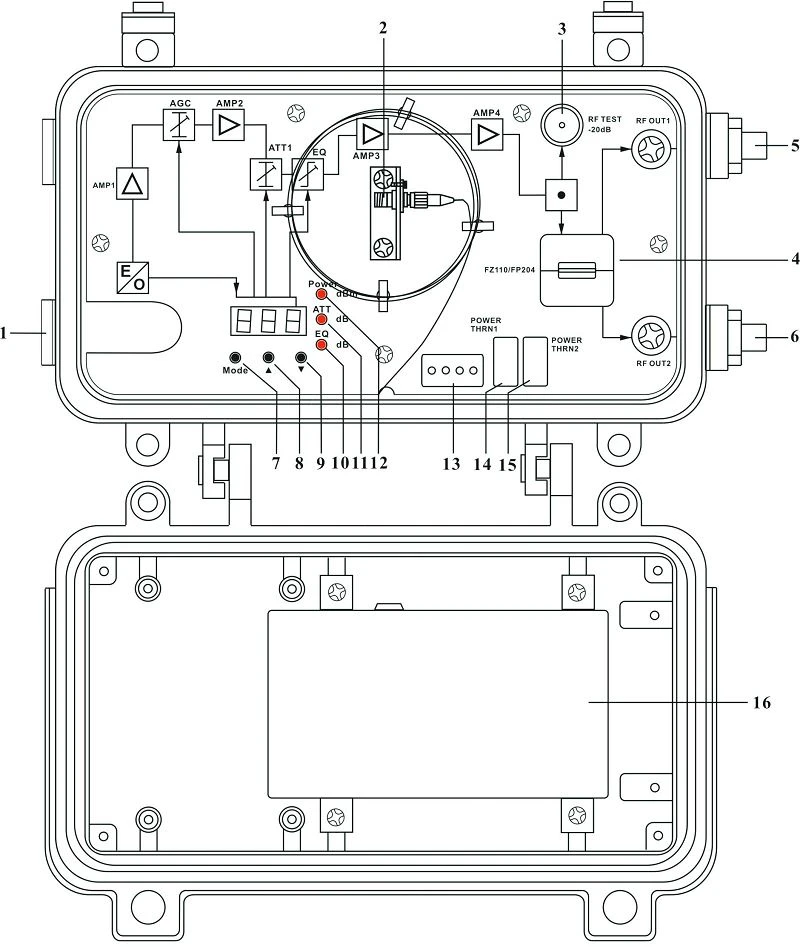

Diagram strwythur o nod optegol modiwlaidd awyr agored
1. mewnbwn ffibr optegol | 2. addasydd ffibr optegol |
3.-20dB y Porth prawf RF | 4. tap neu hollt allbwn |
5. allbwn RF 1 | 6. allbwn RF 2 |
7. dewis modd botwm | 8. botwm i fyny |
9. botwm i lawr | 10. dangosydd modwl rheoli electronig |
11. dangosydd modd ATT rheoli electronig | 12. dangosydd modd pŵer optegol |
13. rhyngwyneb pŵer Prif Fwrdd | 14. y cyflenwad pŵer yn rhy-gyfredol mewnosodwr 1 |
15. y cyflenwad pŵer yn rhy-gyfredol mewnosodwr 2 | 16. newid cyflenwad pŵer |
CAOYA
1. Beth yw'r telerau talu?
Fel arfer, rydym yn derbyn T/T, PayPal, Western union, ac Alibaba sicrwydd masnach. Gallwch ddewis y telerau talu sydd fwyaf cyfleus i chi.
2. Beth am yr amser arweiniol?
Fel arfer, os oes stoc, rydym yn llonyddu'r nwyddau o fewn 3 ~ 5 diwrnod gwaith ar ôl i'r blaendal yn cael ei gadarnhau. Os yw allan o stoc, mae'r amser arweiniol yn dibynnu.
3. Beth am y llongau?
Pan fydd y pecyn yn fach, rydym fel arfer yn dewis FedEx, DHL, TNT, UPS ac yn y blaen. Tra ar gyfer y nwyddau pwysau trwm a chyfaint mawr, yr awyr neu longau môr yn cael eu hargymell.
4. Sut galla I roi Gorchymyn?
(1) dylid cytuno ar y prisiau a manylebau'r cynhyrchion.
(2) yna bydd anfoneb profforma yn cael ei hanfon i gael ei chadarnhau.
(3) gellir gwneud y blaendal yn ôl yr anfoneb profforma.
(4) bydd gweithgynhyrchu'n dechrau cyn gynted ag y caiff y taliad ei gadarnhau gan ein banc.
(5) caiff nwyddau eu hanfon o fewn y terfyn amser y cytunwyd arno ar gyfer cyflawni. A'r Rhif olrhain yn cael eu hysbysu.
