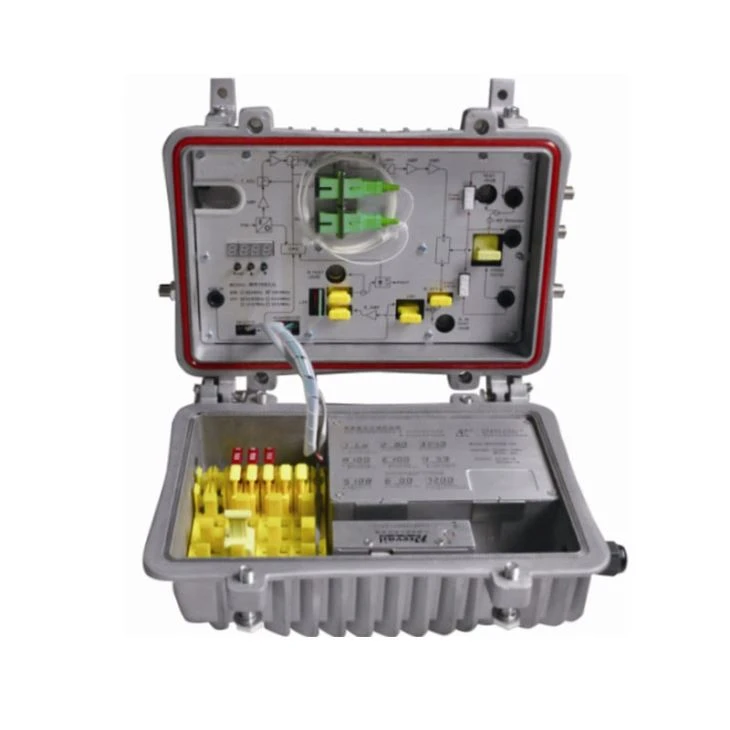

Nod optegol CATV awyr agored

Ymlaen optegol derbyn rhan

Paramedrau optegol

Cael pŵer optegol

dBm

-9 ~ + 2

Colli dychwelyd optegol

Cronfa ddata

} 45

Tonfedd derbyn optegol

NM

1100 ~ 1600

Math o gysylltydd optegol

FC/APC, SC/APC neu a bennir gan y defnyddiwr

Math ffibr

Modd sengl

Cysylltu perfformiad

C/N

Cronfa ddata

≥ 51 (-2dBm mewnbwn)

C/CTB

Cronfa ddata

≥ 65

Lefel allbwn 108dBμV

EQ 6dB

C/CSO

Cronfa ddata

≥ 60

Paramedrau RF

Ystod amledd

MHz

45 ~ 862

45 ~ 1000

Flatness mewn band

Cronfa ddata

± 0.75

± 0.75

Lefel allbwn graddedig

dBμV

≥ 108

≥ 108

Lefel allbwn uchaf

dBμV

≥ 114

≥ 112

Colli elw allbwn

Cronfa ddata

(45 ~ 550MHz) ≥ 16/(550 ~ 1000MHz) ≥ 14

Impedance allbwn

Ω

75

75

Rheolaeth electronig cwota etholiadol

Cronfa ddata

0 ~ 15

0 ~ 15

Ystod ATT rheoli electronig

Cronfa ddata

0 ~ 20

0 ~ 20

Dychwelyd rhan allyrru optegol

Paramedrau optegol

Tonfedd trosglwyddo optegol

NM

1310 ± 10, 1550 ± 10 neu a bennir gan y defnyddiwr

Pŵer optegol allbwn

Mw

0.5, 1, 2

Math o gysylltydd optegol

FC/APC, SC/APC neu a bennir gan y defnyddiwr

Paramedrau RF

Ystod amledd

MHz

5 ~ 65 (neu wedi'i nodi gan y defnyddiwr)

Flatness mewn band

Cronfa ddata

± 1

Lefel mewnbwn

dBμV

72 ~ 85

Impedance allbwn

Ω

75

Ystod ddeinamig NPR

Cronfa ddata

≥ 15 (NPR ≥ 30 dB)

Defnyddio laser DFB

≥ 10 (NPR ≥ 30 dB)

Defnyddio laser FP

Perfformiad cyffredinol

Foltedd cyflenwi

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

Tymheredd gweithredu

° C

-40 ~ 60

Tymheredd storio

° C

-40 ~ 65

Lleithder cymharol

%

Max 95% dim cyddwysiad

Defnydd

Va

≤ 22

Dimensiwn

Mm

260 (L) * 200 (W) * 130 (H)

Ar ôl cysylltu'r

rhwydwaith, y ddelwedd o'r

Mae pwynt cyswllt optegol wedi

cromlin netfel amlwg neu

Mae gronynnau mawr yn amlygu

ond mae cefndir y ddelwedd

yn lân.

1. Mae pŵer optegol mewnbwn y

derbynnydd optegol yn rhy uchel, yn gwneud y

lefel allbwn y derbynnydd optegol

modiwl rhy uchel a mynegai signal RF

Dirywio.

2. y signal RF (mewnbwn yr optegol

drosglwyddydd) yn wael.

1. edrychwch ar y mewnbwn optegol pŵer a gwneud

addasiadau priodol i'w wneud yn y

ystod benodol; neu addasu'r gwanhau

derbynnydd optegol i leihau'r lefel allbwn a

wella Mynegai.

2. Gwiriwch yr ystafell beiriant pen blaen optegol

mynegrif signalau RF trosglwyddydd a gwneud

addasiadau priodol.

Ar ôl cysylltu'r

rhwydwaith, y ddelwedd o'r

Mae pwynt cyswllt optegol wedi

synau amlwg.

1. Mae pŵer optegol mewnbwn y

Nid yw'r derbynnydd optegol yn ddigon uchel,

canlyniadau yn y gostyngiad o C/N.

2. Mae cysylltydd actif ffibr optegol

neu addasydd y derbynnydd optegol wedi

ei lygru.

3. Mae lefel y signal RF yn mewnbynnu'r

trosglwyddydd optegol yn rhy isel, yn gwneud

Nid yw gradd modiwleiddio'r laser

Ddigon.

4. Mynegai C/N y cyswllt system

signal yn rhy isel.

1. Gwiriwch y pŵer optegol a dderbyniwyd o'r

pwynt cyswllt optegol a gwneud yn briodol

addasiadau i'w wneud yn yr ystod benodol.

2. adennill y pŵer optegol a dderbyniwyd o'r

pwynt cyswllt optegol trwy lanhau'r optegol

cysylltwr ffibr neu addasydd etc.

Mae dulliau gweithredu penodol yn gweld "glân a

dull cynnal y ffibr optegol

cysylltydd gweithredol ".

3. Gwiriwch y mewnbwn lefelau RF signal y optegol

trosglwyddydd ac yn addasu i'r mewnbwn gofynnol

Ystod. (Pan fydd y sianeli mewnbwn yn Rhif llai

na 15, dylai fod yn uwch na gwerth enwol.)

4. defnyddio Dadansoddwr sbectrwm i wirio'r

dolen system C/N a gwneud yn briodol

Addasiadau. Gwnewch yn siŵr bod y system yn cysylltu signal

C/N} 51dB.

Ar ôl cysylltu'r

rhwydwaith, mae'r delweddau o

sawl cyswllt optegol

pwyntiau ar hap yn ymddangos

synau amlwg neu'n llachar

Olion.

Mae'r pwynt cyswllt optegol wedi agor

arwydd cylched ymyriant neu gryf

ymyrraeth arwydd arwyddion.

1. Gwiriwch a oes signal ymyriant cryf

Ffynhonnell newid y pwynt cyswllt optegol

lleoliad os yn bosibl er mwyn osgoi dylanwad

Ffynhonnell signal ymyriant cryf.

2. Gwiriwch linellau cebl y cyswllt optegol

pwynt, os oes yna rwyd neu sefyllfa sy'n amddiffyn sy'n

Nid yw effaith cysgodi cysylltydd RF yn dda.

3. caeodd y cyfarpar yn dynn i

sicrhau'r effaith crychdonni; Os yn bosibl Ychwanegwch

gorchudd cysgodi i'r pwynt cyswllt optegol

a dibynadwy.

Ar ôl cysylltu'r

rhwydwaith, mae'r delweddau o

sawl cyswllt optegol

Mae pwyntiau yn ymddangos un neu ddau

olion llachar sy'n llorweddol.

Cyflenwad pŵer AC ymyrraeth rhwysgfawr

oherwydd y ddaear wael o offer

neu gyflenwad pŵer.

Gwirio sefyllfa'r offer yn y ddaear,

Gwnewch yn siŵr bod pob offer yn y llinell

wedi cael ei trwytho'n ddibynadwy

Mae gwrthiant sylfaen yn <>

Ar ôl cysylltu'r

rhwydwaith, y

pŵer optegol y optegol

Mae'r pwynt cyswllt yn ansefydlog

ac mae ganddo

Newid. ##'R allbwn RF

signal yn ansefydlog, hefyd. Ond

y optegol allbwn a ganfuwyd

pŵer yr optegol

trosglwyddydd yn normal.

Cysylltydd actif y ffibr optegol

fath yn cyfateb, efallai nad yw'r APC

math cysylltu â PC math, gwnewch y

Ni all signal optegol normal

Trosglwyddo.

Mae cysylltydd gweithredol y ffibr optegol neu

Gall yr addasydd gael ei lygru o ddifrif neu ei

Mae'r addasydd wedi'i ddifrodi.

1. Gwiriwch y math o ffibr optegol actif

cysylltydd a mabwysiadu'r optegol math APC

cysylltydd actif ffibr i sicrhau'r normal

trosglwyddo signal optegol.

2. Glanhewch y ffibr optegol llygredig actif

cysylltydd neu addasydd. Gweithrediad penodol

Mae'r dulliau'n gweld "dull glân a chynnal

o gysylltydd actif y ffibr optegol ".

3. disodli'r addasydd sydd wedi'i ddifrodi.
