Derbynnydd Optegol CATV

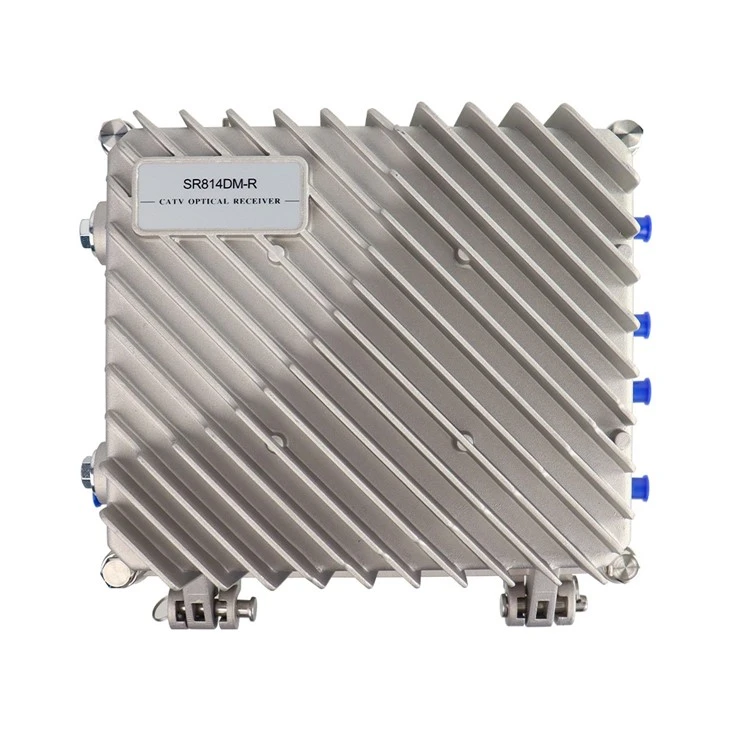

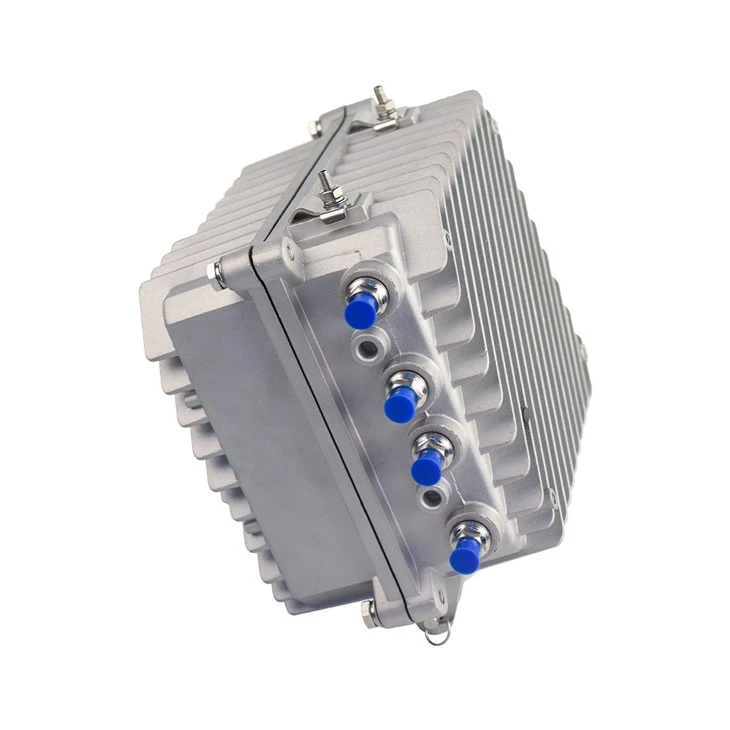

Derbynnydd optegol catv awyr agored sr814dm
Trosolwg o'r Cynnyrch
Sr814dmDerbynnydd Optegol CATV Awyr Agored yw ein derbynnydd optegol rhwydwaith CATV allbwn 4-ffordd dosbarth uchel newydd. Mae'r cyn-fwyhadur yn mabwysiadu holl-GAAs MMIC, mae ôl-fwyhadur yn mabwysiadu modiwl GAAS. Mae dyluniad cylched wedi'i optimeiddio yn cydgysylltu â'n profiad dylunio 10 mlynedd, mae'r ddyfais yn cyflawni mynegai perfformiad uchel. Mae addasu gwanhau a chydraddoli RF yn mabwysiadu mewnosodwr attenuator sefydlog sy'n gwneud y dadfygio peirianneg yn gyfleus iawn. Dyma'r prif gynhyrchion i adeiladu rhwydwaith CATV.
Nodweddion perfformiad
Tiwb trosi ffotodrydanol pin ymateb uchel.
Mae cyfarwyddiadau pŵer optegol dan arweiniad 10 bar, yn arddangos y pŵer optegol yn fwy cywir.
Dyluniad cylched wedi'i optimeiddio, mae'r cyn-gam yn mabwysiadu prosesu SMT, tra bod modiwl yn mabwysiadu modiwl ar ôl y cam yn ymhelaethu ar gylched nodweddiadol sy'n gwneud y signal RF yn llinol yn fwy prefect.
Mae addasu gwanhau a chydraddoli RF yn mabwysiadu mewnosodwr attenuator sefydlog, gall mewnosodiad mewnosodiad safle EQ newid yr ecwilibriwm, felly mae'r dadfygio peirianneg yn gyfleustra iawn.
Allbwn pŵer dwbl, enillion uchel ac ystumiad isel.
Rheolaeth AGC optegol, pan fo mewnbwn pŵer optegol yw -7 ~ +2 dbm, lefel yr allbwn, CTB, CSO yn ddigyfnewid yn y bôn.
Paramedrau techneg
|
Heitemau |
Unedau |
Paramedrau Technegol |
|
|
Blaengar ymadawed |
|||
|
Paramedrau Optegol |
|||
|
Derbyn pŵer optegol |
dbm |
-7 ~ +2 |
|
|
Colled Dychwelyd Optegol |
db |
>45 |
|
|
Tonfedd derbyn optegol |
nm |
1100 ~ 1600 |
|
|
Math o gysylltydd optegol |
FC/APC, SC/APC neu wedi'i nodi gan y defnyddiwr |
||
|
Math o Ffibr |
Modd sengl |
||
|
ChysylltiBerfformiad |
|||
|
C/N |
db |
Yn fwy na neu'n hafal i 51 (-2dbm mewnbwn) |
|
|
C/CTB |
db |
Yn fwy na neu'n hafal i 65 |
Lefel Allbwn 108 dbμv 6db cytbwys |
|
C/CSO |
db |
Yn fwy na neu'n hafal i 60 |
|
|
Paramedrau RF |
|||
|
Ystod amledd |
MHz |
45 ~ 862/1003 (neu wedi'i nodi gan y defnyddiwr) |
|
|
Gwastadrwydd mewn band |
db |
±0.75 |
|
|
Llethr |
db |
2±0.5 |
|
|
Lefel allbwn graddedig |
dbμv |
Yn fwy na neu'n hafal i 108 |
|
|
Lefel allbwn uchaf |
dbμv |
Yn fwy na neu'n hafal i 112 |
|
|
Colled Dychwelyd Allbwn |
db |
Yn fwy na neu'n hafal i 14 |
|
|
Rhwystriant allbwn |
Ω |
75 |
|
|
Att sefydlog ac eq (defnydd cyffredin) |
db |
2.3.4.5.6.7.9.13 (neu wedi'i nodi gan y defnyddiwr) |
|
|
Gwrthdroi rhan |
|||
|
Paramedrau Optegol |
|||
|
Tonfedd trosglwyddo optegol |
nm |
1310 ± 10, 1550 ± 10 neu wedi'i nodi gan y defnyddiwr |
|
|
Pwer Optegol Allbwn |
MW |
0.5, 1, 2 |
|
|
Math o gysylltydd optegol |
FC/APC, SC/APC neu wedi'i nodi gan y defnyddiwr |
||
|
Paramedrau RF |
|||
|
Ystod amledd |
MHz |
5 ~ 65 (neu wedi'i nodi gan y defnyddiwr) |
|
|
Gwastadrwydd mewn band |
db |
±1 |
|
|
Lefel Mewnbwn |
dbμv |
72 ~ 85 |
|
|
Rhwystriant allbwn |
Ω |
75 |
|
|
Perfformiad Cyffredinol |
|||
|
Foltedd |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V. |
|
|
Tymheredd Gweithredu |
raddfa |
-40~60 |
|
|
Tymheredd Storio |
raddfa |
-40~65 |
|
|
Lleithder cymharol |
% |
Ar y mwyaf o 95% heb gyddwyso |
|
|
Defnyddiau |
Va |
Llai na neu'n hafal i 30 |
|
|
Dimensiwn |
mm |
240(L)╳ 240(W)╳ 150(H) |
|
Diagram strwythur o dderbynnydd optegol catv awyr agored sr814dm
|
1. Mewnbwn ffibr optegol |
2. Addasydd Ffibr Ymlaen |
3. Mewnbwn pŵer optegol Dangosyddion |
|
4. Sianel 1 Ymlaen RF Eq Mewnosodwr |
5. Sianel 1 Ymlaen RF ATT Mewnosodwr |
6. Sianel 1 yn or-gyfredol Mewnosodwr 1 |
|
7. Sianel 1 yn or-gyfredol Mewnosodwr 2 |
8. Tap Allbwn Sianel 1 (holltwr) |
9. Allbwn RF Channel 1 a |
|
10. Prawf Allbwn RF Channel 1 (-20db) |
11. Allbwn RF Channel 1 B. |
12. Sianel 2 Ymlaen RF Eq Mewnosodwr |
|
13. Sianel 2 Ymlaen RF Mewnosodwr att |
14. Sianel 2 yn gor-gyfredol Mewnosodwr 1 |
15. Allbwn RF Channel 2 a |
|
16. Sianel 2 yn gor-gyfredol Mewnosodwr 2 |
17. Prawf allbwn RF Channel 2 (-20db) |
18. Tap Allbwn Channel 2 (Holltwr) |
|
19. Allbwn RF Channel 2 B. |
20. Sianel 1 Gwrthdroi RF ATT Mewnosodwr |
21. Sianel 2 Gwrthdroi RF ATT Mewnosodwr |
|
22. Prawf RF gwrthdroi 1 (-20db) |
23. Gwrthdroi mewnosodwr hidlydd pasio isel |
24. Gwrthdroi RF EQ mewnosodwr |
|
25. Gwrthdroi RF ATT mewnosodwr |
26. Prawf RF gwrthdroi 2 (-20db) |
27. Addasydd Ffibr Gwrthdroi |
|
28. AC 60V mewnbwn pŵer |
29. Soced pŵer prif fwrdd |
30. Dangosydd Pwer |
Cwestiynau Cyffredin
1. Beth yw'r telerau talu?
Fel arfer, rydym yn derbyn Sicrwydd Masnach T/T, PayPal, Western Union, a Alibaba. Gallwch ddewis y Telerau Taliad sef y mwyaf cyfleus i chi.
2. Beth am yr amser arweiniol?
Fel arfer, os oes stoc, rydym yn anfon y nwyddau o fewn 3 ~ 5 diwrnod gwaith ar ôl cadarnhau'r blaendal. Os yw allan o stoc, mae'r amser arweiniol yn dibynnu.
3. Beth am y llongau?
Pan fydd y pecyn yn fach, rydym fel arfer yn dewis FedEx, DHL, TNT, UPS ac ati. Tra ar gyfer nwyddau pwysau trwm a chyfaint mawr, argymhellir cludo aer neu fôr.
4.Sut alla i osod archeb?
(1) Dylid cytuno ar brisiau a manylebau'r cynhyrchion.
(2) Yna anfonir anfoneb profforma i'w chadarnhau.
(3) Gellir gwneud y blaendal yn ôl yr anfoneb proforma.
(4) Bydd gweithgynhyrchu yn cael ei gychwyn cyn gynted ag y bydd y taliad yn cael ei gadarnhau gan ein banc.
(5) Bydd nwyddau'n cael eu hanfon allan o fewn y dyddiad cau ar gyfer dosbarthu y cytunwyd arno. A bydd rhif olrhain yn cael ei hysbysu.
