Derbynnydd optegol awyr agored
Derbynnydd optegol awyr agored sr812s
Trosolwg o'r Cynnyrch
SR812S Derbynyddion Optegol Awyr Agoredyw ein derbynnydd optegol rhwydwaith CATV cyffredinol gyda thrawsatebwr rheoli rhwydwaith. Mae'r cyn-amp yn mabwysiadu mwy o MMIC GAAs ac mae'r ôl-amp yn mabwysiadu modiwl Power Double Amplify. Dyluniad cylched wedi'i optimeiddio, ynghyd â'n profiad dylunio RF proffesiynol blynyddoedd, mae'r offer yn cyflawni mynegai perfformiad uchel. Mae'n fodel delfrydol ar gyfer rhwydwaith CATV.
Nodweddion
● Tiwb trosi ffotodrydanol pin ymateb uchel, dyluniad lled band 1G.
● Gall gwanhau a chydraddoli fod yn fath bwlyn y gellir ei addasu'n barhaus neu mewnosod math (dewisol)
● Allbwn Doubler Power, Ennill Uchel ac Afluniad Isel.
● Rheolaeth AGC optegol, pan fydd yr ystod pŵer optegol mewnbwn yn －7- ＋ 2dbm, mae'r lefel allbwn yn ddigyfnewid yn y bôn.
● Trawsnewidiad Rhwydwaith Dewisol, System Rheoli Rhwydwaith Cefnogi NMS.
Paramedrau techneg
|
Heitemau |
Unedau |
ITheipia ’ |
IITheipia ’ |
IIITheipia ’ |
ⅣTheipia ’ |
|
Paramedrau Optegol |
|||||
|
Ystod AGC optegol |
dbm |
-7 ~ +2 |
|||
|
Colled Dychwelyd Optegol |
db |
>45 |
|||
|
Tonfedd derbyn optegol |
nm |
1100 ~ 1600 |
|||
|
Math o gysylltydd optegol |
FC/APC, SC/APC neu wedi'i nodi gan y defnyddiwr |
||||
|
Math o Ffibr |
Modd sengl |
||||
|
Paramedrau RF |
|||||
|
Ystod amledd |
MHz |
45~862/1003 |
|||
|
Gwastadrwydd mewn band |
db |
±0.75 |
|||
|
Colled Dychwelyd Allbwn |
db |
Yn fwy na neu'n hafal i 14 |
|||
|
Lefel allbwn graddedig |
dbμv |
Yn fwy na neu'n hafal i 102 |
Yn fwy na neu'n hafal i 102 |
Yn fwy na neu'n hafal i 104 |
Yn fwy na neu'n hafal i 108 |
|
Lefel allbwn uchaf |
dbμv |
Yn fwy na neu'n hafal i 102 |
Yn fwy na neu'n hafal i 102 |
Yn fwy na neu'n hafal i 104 |
Yn fwy na neu'n hafal i 118 |
|
Eq |
db |
0-15 Addasadwy |
Mewnosodwr eq sefydlog |
||
|
Brathid |
db |
0-15 Addasadwy |
Mewnosodwr att sefydlog |
||
|
C/N |
db |
Yn fwy na neu'n hafal i 51 |
84 signal analog sianel PAL-D -2dbm yn derbyn pŵer optegol lefel allbwn â sgôr, 8dbequalization |
||
|
C/CTB |
db |
Yn fwy na neu'n hafal i 65 |
|||
|
C/CSO |
db |
Yn fwy na neu'n hafal i 60 |
|||
|
Nodwedd generig |
|||||
|
Foltedd |
V |
AC (110 ~ 240) V neu AC (35 ~ 90) V. |
|||
|
Rhwystriant allbwn |
Ω |
75 |
|||
|
Tymheredd Gweithredol |
raddfa |
-40~60 |
|||
|
Defnydd pŵer |
Va |
Llai na neu'n hafal i 15 |
|||
|
Dimensiwn |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||

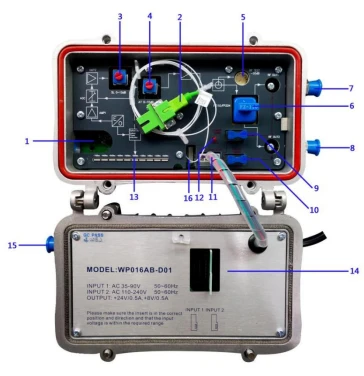

Diagram strwythur o dderbynnydd optegol awyr agored SR812S
|
1. Mewnbwn ffibr optegol |
|
2. Fflange Ffibr Optegol |
|
Eq addasadwy |
|
ATT addasadwy |
|
5. -20 porthladd prawf rf db |
|
6. Tap allbwn neu holltwr |
|
7. Allbwn RF 1 |
|
8. Allbwn RF 2 |
|
9. Mewnosodwr Power-Pass 1 |
|
10. Mewnosodwr Power-Pass 2 |
|
11. Rhyngwyneb Pwer y Prif Fwrdd |
|
12. Dangosydd Pwer |
|
13. Dangosydd Pwer Optegol |
|
14. AC60V ac mewnosodwr trosi AC220V |
|
15. Mewnbwn pŵer AC60V |
|
Rhyngwyneb data |
